一、工程概况

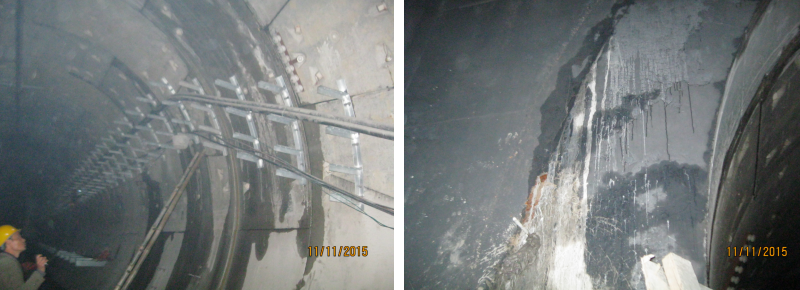

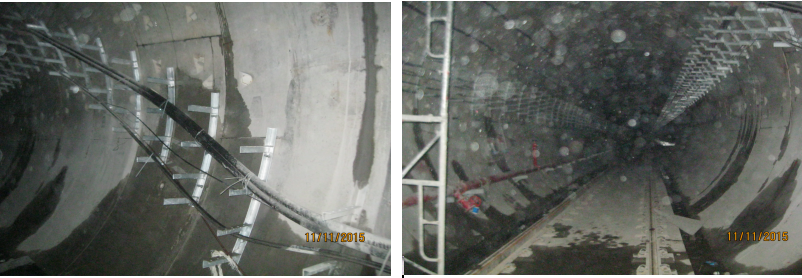

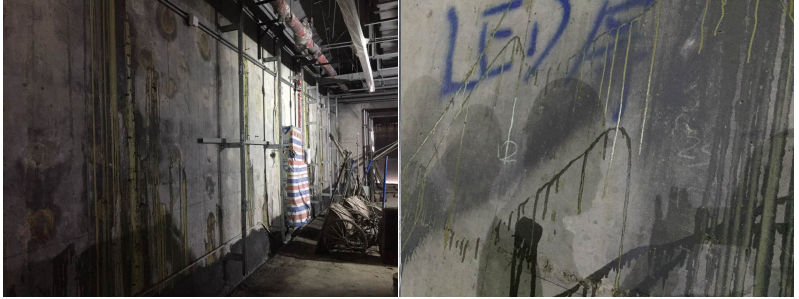

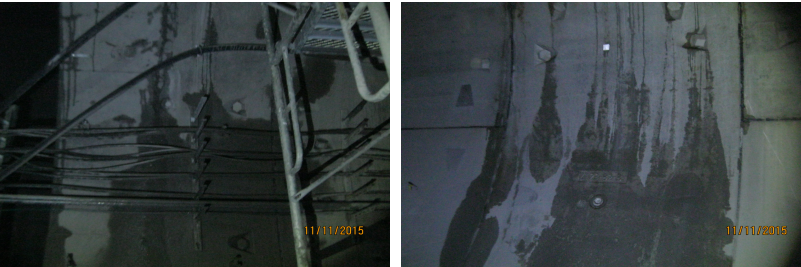

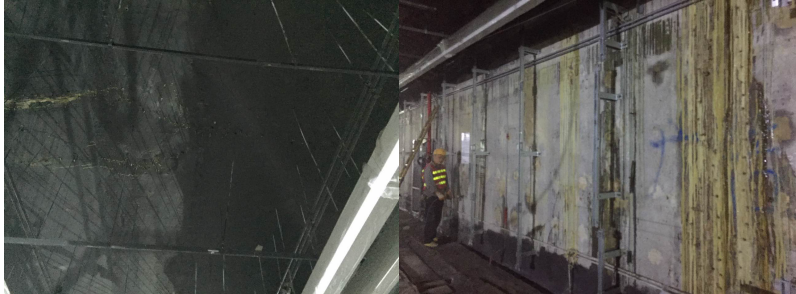

1.隧道渗漏水现场部分图片：

地铁隧道现成渗漏情况

2.渗漏水主要分布部位和特点：
通过现场勘查分析归纳，渗漏水主要分布在环缝、纵缝、手孔与螺栓孔、注浆孔、管片开裂、腰部压损和底部十字缝等六个部位，以上部位除注浆孔和管片开裂引起渗漏水外，多数渗漏水都是通过隧道管片错缝拼装施工拼缝渗流到隧道内壁的。
隧道施工质量是渗漏水产生的最大风险源，隧道拼缝总长是其延长的20多倍，每条拼缝都是直接或潜在的渗漏水风险源。
3.渗漏水原因：
3.1.渗漏水直接相关原因：
弹性密封垫质量；迎水面拼缝间隙超标准；管片之间发生错台；管片开裂等。
3.2.现实因素，客观原因：
施工强度大，抢工期，设计施工质量不高；地质条件复杂；施工环境复杂困难；日常维护质量欠佳等。

二、运用技术、材料
根据现场条件，为保证无渗漏整体效果，运用郑州郑赛防护的专业防水技术、特种材料，设计结构补强加固、抗渗堵漏的处理方案，采用背水一喷灵、YY16闪凝堵漏补强、YY17莱卡树脂、RD-FLEX背压一涂灵等特种抗渗材料施工，构建一个高强度的多重防水抗渗系统，彻底解决地铁隧道渗漏水的问题。
若要解决综合治理后基面的颜色视差问题，可以将渗漏水大范围区域整体喷涂干固后与水泥颜色一致的YYA抗渗浆料，或整体喷涂颜色一致的背压一涂灵防水涂料，均可达到满意的整体视觉效果。

三、综合治理方案
    1.综合治理分析：
依据GB50108-2001《地下工程防水技术规范》，遵循“防、排、截、堵相结合，刚柔并济，因地制宜、综合治理”的原则，针对隧道渗漏水不同部位，采用各不相同的材料和施工工艺进行综合治理。
2.编制依据：
（1）《地下工程防水技术规范》（GB50108-2001）；
（2）《地下防水工程质量验收规范》（GB50208-2002）；
（3）《建筑防水工程技术规范》（GB50003-2001）；
（4）《盾构法隧道施工与验收规范》（GB50446-2008）。
3.地铁隧道抗渗堵漏综合治理施工方案：
施工准备措施：计划施工时，对施工区域采取保护和隔离措施，提前拆卸或移出影响施工的设施、设备，搭设脚手架，准备材料，机具，安全、劳保防护品，技术管理、施工人员准备进场，综合治理施工技术交底。区域内施工工序完成要及时测量记录、汇报验收。施工资料存档备份。
管片拼缝抗渗堵漏治理方案
施工要点步骤：
1，基面清理：
    观察找到漏水密集部位，清除渗漏范围垃圾，高压水喷洗干净，重点渗漏部位的污垢等附着物等，达到下步施工条件。
2，结构加强加固抗渗处理：
在拼缝渗漏的两端各延伸一定范围，分别钻终止孔，至止水带表面，注意不能破坏止水带，塞入浸泡过YY-17莱卡树脂的棉绳，然后捣入压实。最后钻口用YY-16填塞压实封闭。
    将渗漏的拼缝用切割机切开，高压喷水清理干净，配制YYA特种防水抗渗浆料，连接空压机，喷浆枪，上料对拼缝整体进行喷灌一遍，接着用嵌缝铲刀嵌填少水较干腻子状YYA料,压实抹平，毛刷沾水，洗刷管片上多余的YYA浆料，清理干净。
24小时后，查缺补漏，如果发现局部渗漏，渗漏严重部位重点多遍喷浆，待凝结固化。12-24小时后进行下个工序。
对还渗漏的部位进行单独开凿“V”槽，高压吹洗干净，配制干结的YY16按压堵填结实，对水量大，可直接用YY16干料按压，直至不漏水。或YY-17莱卡树脂局部修复后，再喷涂YYA特种浆料3mm厚度。
3，结构抗裂密封防水处理：
配制YY36特种耐候防水浆料，对重点渗漏部位涂刷2-3遍。结构结合部位、渗漏严重部位重点多遍刷浆密封。
24小时后无渗漏即可通过合格验收。

螺栓孔渗漏水的治理方案
施工要点步骤：
1.环螺栓孔渗漏部位周围削凿，高压喷水清洗干净。
2.配制YYA特种防水抗渗浆料，连接空压机，喷浆枪，上料进行喷浆1遍，渗漏严重部位重点多遍喷浆，接着用嵌缝铲刀嵌填少水较干腻子状YYA料,压实抹平，毛刷沾水，洗刷螺栓、管片上多余的YYA浆料，清理干净。
待凝结固化，保证基面大部分无渗，进行下个工序。
3.12小时后复查，如仍然漏水，剔除原嵌填部分YYA料，采用YY-16闪凝浆料填塞3mm厚快速止水处理，再配制喷涂YYA抗渗浆料喷1-2遍。
4.12小时后无漏水现象，再涂刷YY-36特种弹性聚合物改性防水涂料，对渗漏部位涂刷2遍密封。
   24小时后无渗漏即可通过合格验收。

（3）管片体局部裂纹或振捣不密实导致漏水的治理方案
施工要点步骤：
1，渗漏管片基面清理：
    观察找到漏水密集部位，手持打磨机整体磨削管片基面2-3mm，高压水喷洗干净，重点渗漏部位的污垢等附着物等，呈现管片结构缺陷。
2，渗漏管片结构补强抗渗处理：
    配制YYA特种防水抗渗浆料，连接空压机，喷浆枪，上料对处理干净的管片整体进行喷浆多遍，毛刷沾水，洗刷无需处理管片上多余的YYA浆料，清理干净。
24小时后，查缺补漏，如果发现局部渗漏，渗漏严重部位重点多遍喷浆，达到3mm厚，待凝结固化。12-24小时后进行下个工序。
对还渗漏的部位进行单独开凿“V”槽，高压吹洗干净，配制干结的YY16按压堵填结实，对水量大，可直接用YY16干料按压，直至不漏水。或YY-17莱卡树脂局部高压灌浆堵漏修复后，再喷涂YYA特种浆料1mm厚度。
   YY-17双组分低粘度莱卡弹性注浆树脂高压灌浆堵漏施工：
由受过专业培训的人员且有专业施工设备的施工队伍进行施工。
  （1）清理：详细检查、分析渗漏情况，清洗干净需要施工的区域，
  （2）开凿：对渗漏部位凿至结构层，范围根据现场情况定，对蜂窝较大的部位将松散砼凿除。
  （3）补强对蜂窝松散结构凿出后采用YY-16速凝止水材料补强堵漏处理，保持表面干净、润湿。
  （4）钻孔：使用电锤等钻孔工具沿裂缝进行钻孔，钻头直径为14mm，钻孔深度≦结构厚度的1/2，间距视现场情况定，钻孔必须穿过裂缝，但不得将结构打穿。
  （5）埋咀：在钻好的孔内安装灌浆咀（又称之为止水针头），并用专用内六角扳手拧紧，使灌浆咀周围与钻孔之间无空隙，不漏水。
  （6）灌浆：使用电动高压灌浆机向灌浆孔内灌注YY-17特种莱卡树脂。立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行。当相邻孔开始出浆后，保持压力3~5分钟，即可停止本孔灌浆，改注相邻灌浆孔。
  （7）观察对渗漏灌浆部位进行观察，并对膨胀发泡较小的针头进行加注。
  （8）拆嘴：灌浆完毕，12小时后确认不漏即可去掉或敲掉外露的灌浆咀。清理干净已固化的溢漏出的灌浆液。
3，结构抗裂密封防水处理：
配制YY36特种耐候防水浆料，对重点渗漏部位涂刷2-3遍。结构结合部位、渗漏严重部位重点多遍刷浆密封。
24小时后无渗漏即可通过合格验收。

六、施工案例
地铁隧道渗漏综合治理施工案例

1、深圳地铁渗漏水治理

2、武汉地铁渗漏治理：

3、京沪高铁隧洞用YYA特种防水抗渗浆料做整体内防水

4、深圳地铁渗漏采用背水一喷灵技术进行治理

5、辽宁高速公路渗漏治理

6、兰州铁路隧道渗漏采用背水一喷灵技术进行治理

7、重庆地铁渗漏治理

8，城市管廊渗漏治理
