水厂水池渗漏补强、防腐、抗渗综合治理方案

欢迎访问郑州赛诺建筑修缮有限公司官方网站！

建筑渗漏治理|关于赛诺|联系赛诺|网站地图

工程结构高可靠性密封防水系统服务商

中国冗余密封防水技术发明者，为工程结构提供可靠性97%以上的密封防水解决方案

全国咨询热线：400-6698-713

热门关键词：地下室渗漏地下车库渗漏隧道渗漏冗余防水

您的位置：首页 > 解决方案 > 按照应用范围分 > 水池渗漏水治理解决方案

文章出处：郑州赛诺责任编辑： adminguanjia 人气：发表时间：2019-06-03

水厂水池蓄水池渗漏补强、防腐、抗渗综合治理方案

一、工程概况及编制依据
水厂循环池（西）在地面上，从侧墙外壁看，局部渗漏，但从上部看内部，表面有严重的破落，也有露筋现象，并有大量的附着物。
清水池（东）建筑面积约为1814㎡，采用无梁楼盖结构，根据该水池设计图纸：
    1、该水池工程地质资料采用勘察测量队提供的“第四水厂扩建工程地质勘察报告”，该工程地震设计（基本）烈度为8度，Ⅱ类场地土。
    2、混凝土：垫层、散水及保温墙基础100号；现浇底板及池壁200号，抗渗标号S6；预制顶板、顶板后浇叠合层、柱和柱帽200号，抗渗标号S4，后浇带250号抗渗标号S6。
    3、砖砌体：导流墙采用100号砖、50号水泥砂浆砌筑。保温墙及池顶挡土墙用75号砖、50号混合砂浆砌筑。
    4、该清水池顶板160mm-240mm厚，底板250mm厚、顶板覆土500mm厚、柱网4400mm*4400mm、蓄水深度约4米左右。
5、根据河南省建筑工程质量检验测试中心站有限公司出具的JD-2016-089-1992号检测报告显示：现场对水池混凝土构件的外观质量进行检测，该水池共抽检了194个混凝土构件，有7个混凝土构件钢筋锈蚀严重，有99个混凝土构件钢筋有锈点，有轻微锈蚀现象，有88个混凝土构件钢筋锈点密集，锈蚀较严重。1-2-K-L轴线处顶板钢筋外露、锈蚀严重，局部钢筋已经脱落。孟营水厂清水池（东）的可靠性鉴定评级为三级，可靠性不符合国家现行标准规范的要求,影响整体安全,在目标使用年限内明显影响整体正常使用，应采取措施进行相关补强、防腐、抗渗处理。

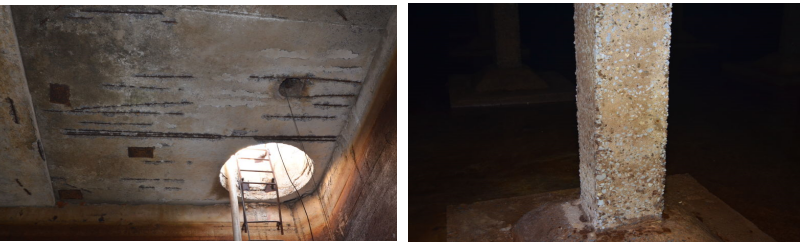

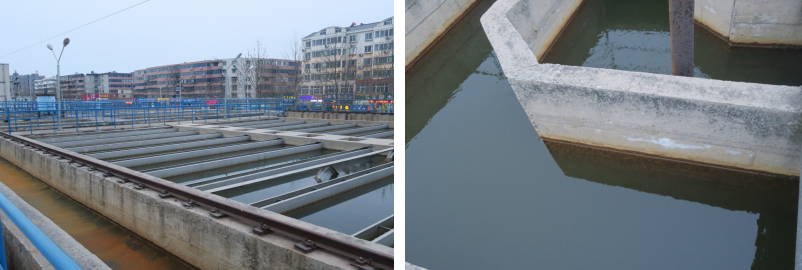

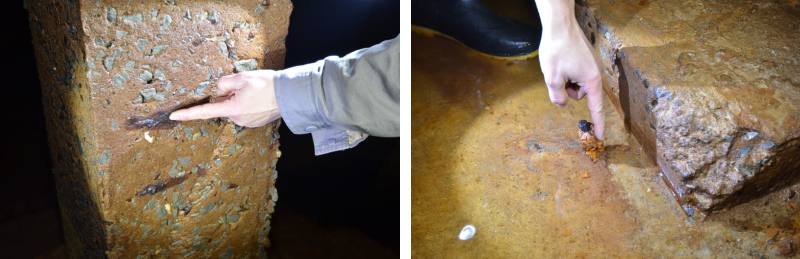

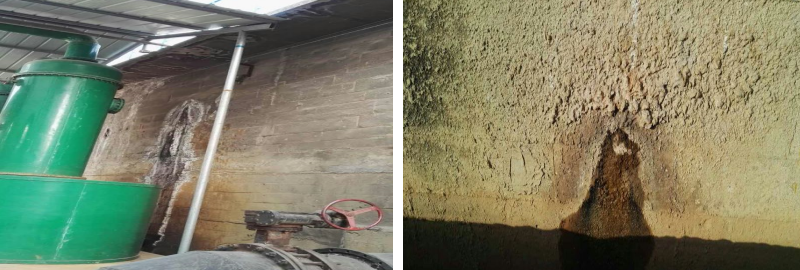

图片如下：

二、综合治理施工方案
根据现场条件，为降低对周边环境的影响，提高施工效率，缩短工期，保证无渗漏整体效果，尽早恢复供水生产，决定采用赛诺修缮公司的专业补强、防腐、抗渗技术及特种防腐、抗渗材料，设计结构补强加固、防腐、抗渗的处理方案，该方案涉及的材料全部符合饮用水安全要求，
构建一个高强度的多重抗渗系统，彻底解决腐蚀、渗漏水的问题。
一）、方案措施：
1、循环池、清水池内（YYB）治理方案
1）、高压水喷射清洗、清理干净，露出坚实的结构基面；
2）、露筋剔凿、打磨、除锈、RD-TD饮水池专用涂料封闭处理；
3）、局部孔洞等缺陷用YYG拌砂填堵抹结实；
4）、整体喷涂YYB特种防水抗渗浆料修复加固，保障池内结构基面整体涂层饱满、密实坚固，保证无露筋、无露原结构骨料。
2、池外壁局部渗漏缺陷结构修复方案
1）、凿毛裂缝等缺陷表面，喷水清理干净；
2）、用YYB特种防水浆料喷涂抗渗、YY16闪凝堵漏补强。
    3）、涂刷RD-FLEX背压一涂灵防水涂料。
二）、施工措施：
1，施工准备
计划施工时，对施工区域采取保护和隔离措施，提前排放水、拆卸或移出、保护影响施工的设施，脚手架，材料，机具，安全、劳保防护品，技术管理、施工人员准备进场。区域内施工工序完成要及时测量记录、汇报验收。施工资料存档备份。
    2，池内基面处理
    1）、池内整体用高压清洗设备清洗、清理，基面应结实平整、干净、无灰尘、无油污、及杂物；
    2）、对于有油污的基面应用小苏打溶液进行擦洗，再用清水冲洗干净。
    3）、对于空鼓、松脱基面、尖锐凸出物都应铲除及用YYG固结浆料调配适量的干净河砂进行修补结实。
    4）、阴阳角处建议做成圆角或棱角。
5）、基面若有裂漏现象，必须调配YYB特种防水抗渗浆料喷涂2mm厚，4-小时固结后方可进行下个工序施工。
    3，露筋防腐施工
    1）、钢筋除锈施工：
    手工和动力除锈：需防腐施工的钢筋采取手工打磨结合电动磨砂除锈的方法，达到基面无锈蚀，压缩空气除尘，检查合格后即可进行防腐涂刷施工。
    基层处理：表面预处理是整个防腐过程中的重要环节，保证涂层质量的先决条件，关系到防腐蚀材料能否发挥最在覆盖屏闭作用，关系涂料涂层的整体使年限。对腐蚀严重部位用砂轮机对金属表面上的污物、焊渣、铁锈、氧化皮彻底清除干净，特别是夹角、死角等部位，使基层表面腐朽清除。
    验收标准：砂轮机除锈后表面干燥、无油污、无氧化皮、无锈迹、无灰尘，表面粗糙度达到RZ20-40 um，符合GB8923-1988规定要求的等级标准（St3级）。
    2）、钢筋封闭涂料施工：
    基层处理完后为防止产生再次氧化，需尽快在4小时内涂刷第一道RD-TD 饮水池专用涂料进行密封处理施工。
    配料：先将RD-TD 饮水池专用涂料粉料泡入粉料量1/3的清洁的自来水中，搅拌融合成膏泥状，再剪开液料包，按比例将液料倒入料桶，连接手持电动搅拌机，开机搅拌均匀混合物4-5分钟，静置10分钟左右，施工前进行二次搅拌2-3分钟。
    涂刷：一人先用滚筒或长鬃毛刷蘸涂料刷阴角、小夹角等不能连续涂刷的部位做增强处理。后面一人用滚筒或长鬃毛刷蘸涂料有序、均匀地涂刷在钢结构表面，不要漏刷，发现流挂现象，及时收刷均匀。利用脚手架采取先上后下的次序施工，涂膜分两遍涂刷完成，成膜厚度1.5mm左右，二遍涂刷中间间隔2-4小时。
    检查验收：涂膜无严重流挂现象，涂刷均匀饱满，无毛糙，无漏刷，涂膜1.5mm厚左右即为合格。
4，池内基面整体喷涂YYB特种防腐抗渗浆料补强、抗渗施工
1）、干燥基面上施工前应先湿润基面至无明水为准，若基面潮湿但无明水可直接施工。
2）、连接电动搅拌机，按配比加水调配YYB特种防腐抗渗浆料，充分搅拌至均匀、无料粒糊状，静置十分钟后再搅拌一下，效果更佳。
3）、连接空压机、喷浆枪，上料直接将浆料均匀喷涂在基面上，待第一层完全干透后（约2小时或手擦不粘为准），再喷涂第二遍。
堆积流挂现象，趁浆料未干之前用塑料扫把向一个方向收扫平整处理。
对于结构缺陷部位和钢混结合部位可预先多喷一遍。4-8小时固结后能上人即可进行下个施工工序。
4）、喷涂施工保证与原基面整体结合牢固，平整、密实，无空鼓、裂纹，无凹陷、无开裂、无裸露钢筋和原结构骨料等缺陷现象产生。YYB涂层最薄处保证有5mm厚。
1天后达到一定硬度，密实度，厚度等要求即可进行喷水雾覆膜养护，交工验收，成品保护。
5，池外壁局部渗漏缺陷结构修复施工
1）、对外壁缺陷渗漏部位整体外延磨毛处理，沿裂缝开凿V型槽，露出原混凝土结构基面，高压喷水清洗干净，润湿基面，达到施工条件。垃圾清运到指定堆放点；
2）、配制YYB浆料，连接空压机，喷浆枪，上料对修复部位基面整体进行喷浆一遍，阴阳角、结合部位、渗漏严重部位重点多遍喷浆，达到2mm厚，待凝结固化；
3）、局部漏点渗漏明水，可用YY-16闪凝浆料进行填补固结止水处理，再补喷YYB浆料；
4）、12小时后，检查无渗漏后，用RD-FLEX 背压一涂灵涂刷裂纹部位，整体涂刷，确保涂膜达一定厚。涂刷基面保证喷水润湿，接茬、结构结合连接部位细化处理，保证密实封闭，确保无渗漏产生；
    5）、3天后无渗漏潮湿即可通过合格验收。
    6，施工注意事项
1）、禁止在5℃以下或有积水的情况下施工。
2）、切忌将已干结的料加水混合后再用；
3）、结构开裂处理按有关规范要求进行，建议加一层玻璃纤维网；
4）、施工完成24小时内，需防止人行走并不能穿高跟鞋或钉鞋进入施工区域。
5）、已完成的补强抗渗层在没有做保护措施之前，不得有铁器、钢钉、钢筋、脚手架等棱角重物在防水层上施工或堆放，以免破坏防水层；
6）、补强抗渗层完全干固后，方可做其它覆盖层。

三、运用技术、材料
施工采用赛诺修缮公司的专业防腐抗渗技术，特种防腐、抗渗材料，设计结构补强加固、防腐、抗渗的处理方案，构建一个高强度的多重防腐抗渗系统，彻底解决腐蚀、渗漏水的问题。
主要材料性能：
1、YYB特种防腐抗渗浆料：
由赛诺修缮公司研发，是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料，属新型特效防水抗渗材料，无毒无味，阻燃，环保，可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末，单组份，各种成分与水互相发生反应后，具有多重防水抗渗的功能，而且强度高(7天C30以上)，耐高低温(-40-200℃)，粘接力强（2.0MPA），抗渗压力达1.8MPA，可耐180米水柱的压力，不起层，不开裂，耐紫外线，耐老化，抗冻，不易被破坏，无搭接缝施工，可靠性高。已通过国家建筑材料测试中心的检测，被列为中国工程建设重点推广应用产品，是耐久性防水工程的最佳选择。本材料采用喷涂施工，即使采用高压注浆或其他材料效果不佳的，使用本材料依然可以达到理想效果。
YYB特种防水抗渗浆料作为内防水施工的主要材料，具有以下优点：
1）、优异的防水抗渗能力，是真正的多重动态防水材料；
2）、和混凝土、砖石结构具有超强的粘接能力，可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况，该材料同样可以达到理想效果；
3）、采用喷涂法施工，防水层厚度均匀，无接缝，并可根据施工要求调节材料的厚度，既适合局部修复处理，也可以大面积施工。
4）、集防水，抗渗，修复，加固，保护为一体，不需另做保护层，具有较高的抗压强度与抗折强度，可以承受较高的漏水压力，有效增加建筑物的强度
5）、由纯无机材料组成，与混凝土结构同寿命，耐高温，耐紫外线，抗冻，抗老化。
6）、无毒无味，真正的绿色环保产品，可以应用于食品工程和饮用水工程。
具抗酸性，抗化学性，可用于：污水处理槽，酸液存储槽，油槽,抗酸地坪、化学工厂储料塔等。
具抗冻融性，可用于冷冻室，冷气室，温度变化大的场所等工程。
抗海水氯离子侵蚀，可用于近海边的建筑物，堤岸，码头，工事基地等工程。
低水化热，抗干缩龟裂，可用于水库混凝土，大坝混凝土浆料层，桥梁混凝土浆料层，混凝土路面沙浆层等。
老混凝土缺陷的修复和工程加固
YYB防腐抗渗浆料具有如下指标:
初凝时间:142分
抗压强度:33.7MPA(7天);40.7MPA(28天)
抗折强度: 8.4MPA(7天);9.4MPA(28天)
抗渗压力: 1.8MPA
粘结强度: 1.23MPA
抗开裂性能(开裂指数):152.5mm
收缩率: 0.08%(28天)
抗冻循环:150次
氯离子扩散系数:1.9×10-2m2/s(28天)
钢筋锈蚀:对钢筋无锈蚀危害
耐酸性(质量分数25%H2SO4溶液,7天质量损失):4.8%
耐碱性(质量分数为35%的NaOH溶液,7天,抗压强度比):100.8%
耐盐性(质量分数20%Na2SO4溶液,7天,抗压强度比):93.2%
耐高温(200℃7天,质量损失):2.4%

赛诺修缮工程公司冗余内防水技术工程案例：

赛诺修缮冗余内防水技术治理地下车库渗漏水前后对比图

赛诺修缮冗余内防水技术治理地下车库侧墙渗漏水前后对比图

赛诺修缮冗余内防水技术治理地下车库底板渗漏水前后对比图

赛诺修缮冗余内防水技术治理地下车库顶板渗漏水前后对比图

赛诺修缮冗余内防水技术治理配电室砖墙渗漏水前后对比图

赛诺修缮冗余内防水技术治理砖墙电梯井渗漏水前后对比图

赛诺修缮冗余内防水技术治理活动裂纹渗漏水前后对比图

l 公司简介：

赛诺修缮是由具有丰富大型跨国公司工程服务背景的技术团队创建。自成立之日起就一直致力于研发高端工程材料，提供混凝土、砖石结构建筑物的防火、保温、隔热、防水、防腐、渗水、渗漏检测、加固及工业地坪的咨询、施工、维护等一体化服务，以其较高的性价比，创造性地解决了很多工程难题，受到工程界的普遍欢迎和好评。

公司开发的背水一喷灵特种浆料，因其很高的粘结强度，抗渗性及高强度，高密度，特别适合地下工程渗漏的治理，无需把回填土挖开，只需在内部简单喷涂一下，即可消除渗漏，大大提高的渗漏治理的效率，提高的速度，降低了维护成本，尤其适合地下砖墙渗漏的治理.

公司引入现代设计方法中的冗余设计理念，向最好处努力，向最坏处着想，针对目前，渗漏多发的现象，采用国际最新技术，开发了混合防水技术（Hybrid Waterproof Technology），具有一次施工，同时实现刚柔二重防水的特点，没有搭接缝，耐长期水泡，即使柔性防水层被破坏，也不会漏水，更不会窜水，具有裂纹的自动修复功能，大大降低了渗漏的发生的概率；即使混凝土基面被严重深度破坏，造成渗漏，但因为不会窜水，维修也很简单易行。避免防水系统整体崩溃的现象的发生。该产品尤其适合新建工程防水施工，大大提高防水的可靠性和安全性，防微杜渐，在项目初期，防漏于为然，是打造高品质的无渗漏工程理想选择。

公司开发的漏水一注灵-YY-17特种聚氨酯，与水膨胀，止水；无水时，形成橡胶，长期耐水浸泡，不溶胀，可以与潮湿混凝土长期粘结在一起，从而适合活动裂纹漏水的治理，这是与市场上的聚氨酯材料的最大区别。

郑州赛诺修缮有限公司，工程水密封技术20年，12年的跨国公司国际工程咨询背景，技术的可靠性和耐久性得到了全国各地项目和时间的验证。
