一、工程概况
PCCP管道为钢筒预应力混凝土管道，管口采用承插式连接。PCCP管道自重大，尤其大口径的管道，承插口壁薄，加工及搬运安装及后期运行阶段管道基础沉降导致密封圈脱离密封位置和管壁裂缝缺陷等原因产生渗漏，为杜绝安全隐患，需要及时处理，解决渗漏及密封问题。
二、运用技术、材料
根据现场特殊的施工条件，为保证无渗漏整体效果，采用郑州赛诺建材的专业内防水技术，应用YYA特种防水抗渗浆料、YY16闪凝浆料、RD-AM改性丙烯酸盐灌浆料、RD-EXP冗余密封胶带、RD-S冗余防水粘结料等抗渗防水密封材料施工，构建一个高强度的多重防水抗渗密封系统，彻底解决渗漏隐患。
主要材料性能：
一）、YYA特种防水抗渗浆料
YYA特种防水抗渗浆料，由郑州赛诺建材有限公司研发，是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料，属新型特效防水抗渗材料，无毒无味，阻燃，环保，可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末，单组份，各种成分与水互相发生反应后，具有多重防水抗渗的功能，而且强度高(7天C30以上)，耐高低温(-40-200℃)，粘接力强（2.0MPA），抗渗压力达1.8MPA，可耐180米水柱的压力，不起层，不开裂，耐紫外线，耐老化，抗冻，不易被破坏，无搭接缝施工，可靠性高，可快速解决地下室渗水，地下车库渗水，地下室漏水，地下车库漏水，水池漏水，隧道渗水以及电缆沟漏水等各种混凝土大面积渗水与砖混结构渗水问题，效果耐久。已通过国家建筑材料测试中心的检测，被列为中国工程建设重点推广应用产品，是耐久性防水工程的最佳选择。本材料采用喷涂施工，即使采用高压注浆或其他材料效果不佳的，使用本材料依然可以达到理想效果。
YYA特种防水抗渗浆料作为内防水施工的主要材料，具有以下优点：
（1）、优异的防水抗渗能力，是真正的多重动态防水材料；
（2）、和混凝土、砖石结构具有超强的粘接能力，可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况，该材料同样可以达到理想效果；
（3）、采用喷涂法施工，防水层厚度均匀，无接缝，并可根据施工要求调节材料的厚度，既适合局部修复处理，也可以大面积施工。
（4）、集防水，抗渗，修复，加固，保护为一体，不需另做保护层，具有较高的抗压强度与抗折强度，可以承受较高的漏水压力，有效增加建筑物的强度
（5）、由纯无机材料组成，与混凝土结构同寿命，耐高温，耐紫外线，抗冻，抗老化。
（6）、无毒无味，真正的绿色环保产品，可以应用于食品工程和饮用水工程。
该材料应用范围广泛：地下室，地下车库，人防，隧道，地铁，电缆沟，电梯井，电缆井，阀门井等各种地下工程渗漏水，以及水池，大坝，水利工程等各种混凝土,砖石结构的建筑工程的渗漏水。
本材料经常用于背水面对大面积混凝土渗水或者大面积砖混结构渗水基层的预处理。
二）、YY-16闪凝浆料：
由郑州赛诺建材有限公司研发，为无机高强度抗渗材料，用于混凝土漏水或砖混结构漏水的快速固结堵漏预处理，既能和混凝土基层结合好，又能与YYA特种防水抗渗浆料结合好。同时也能用来快速修补、加固基面缺陷。
三）、RD-AM改性化学灌浆液
一种新型防水堵漏材料，它用一种新的交联剂，替换了第一代RD-AM化学灌浆液中的交联剂N，N-次甲基双丙烯酰胺，浆液中不含有酰胺基团的化合物，更符合环保的要求。同时添加了促使RD-AM化学灌浆液的凝胶在水中膨胀的成分，进一步提高了防渗效果。
RD-AM丙烯酸盐灌浆液是一种防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
RD-AM丙烯酸盐灌浆液及其凝胶主要技术指标应满足表1、表2要求：
RD-AM丙烯酸盐灌浆液凝胶后的性能 表1
| 序号 |
项目名称 |
技术要求 |
| Ⅰ型 |
Ⅱ型 |
| 1 |
渗透系数/（cm/s） |
＜1×10-6 |
＜1×10-7 |
| 2 |
固砂体抗压强度/KPa |
≥200 |
≥400 |
| 3 |
抗挤出破坏比降 |
≥300 |
≥600 |
| 4 |
遇水膨胀率/% |
≥30 |
RD-AM丙烯酸盐灌浆液物理性能 表2
| 序号 |
项目 |
技术要求 |
备注 |
| 1 |
外观 |
不含颗粒的均质液体 |
|
| 2 |
密度/（g/cm3） |
≤1.20 |
|
| 3 |
黏度/（mPa·s） |
≤5 |
|
| 4 |
PH值 |
6.0～9.0 |
|
| 5 |
胶凝时间 |
可调 |
|
| 6 |
毒性 |
实际无毒 |
按我国食品安全性毒理学评价程度和方法为无毒 |
适用范围：矿井、巷道、隧洞、涵管止水；混凝土渗水裂隙的防渗堵漏；混凝土结构缝止水系统损坏后的维修；坝基岩石裂隙防渗帷幕灌浆；坝基砂砾石孔隙防渗帷幕灌浆；土壤加固；喷射混凝土施工。
四）、RD-EXP冗余自粘密封胶带
1.2mm厚RD-EXP冗余自粘密封胶带由改性热塑性聚烯烃类防水片材、高分子自粘胶膜、隔离膜构成。具备湿铺、预铺反粘性能，和粘结料中未初凝的水泥浆在压力作用下，通过蠕变，相向渗过防粘层，形成有效的互穿粘结和巨大的分子间力。粘结料固化后，RD-EXP冗余自粘密封胶带和结构主体之间的空隙得到最大限度的密封，与混凝土结构实现融合，彻底消除窜水通道。
产品特点
不含增塑剂等有害化学添加剂，安全、环保，具备卓越的低温柔性，-40℃弯曲不脆裂，具有良好的柔韧性，使用寿命50年以上；扩大了地域应用范围，且轻便易于搬运，方便施工，降低劳动强度，材料柔软耐高温自重轻等特点，填补了彩钢防水的空白；优良的抗老化、抗紫外线、抗氧化性能保证了产品能够实现其他同类产品无法超越的耐久年限；高断裂强度、高撕裂强度，耐根穿刺，耐化学腐蚀，耐候性优越；白色表面阳光反射率高，节能。
适用范围
主要应用于平屋面、坡屋面、彩钢结构外露式单层屋面，混凝土结构变形缝等防水及修缮、翻新工程和连接缝等防水密封。
五）
RD-S冗余防水粘结料
由丙乳液和特种胶凝材料、优质骨料、渗透结晶母料按特殊工艺混合而成的粉料组成的双组份防水粘结浆料。显著地减少用水量，乳液在水泥水化时失水形成聚合物膜，与水泥浆体呈连续相，改善了硬化水泥浆料的物理组织结构与结构内应力，减少了微裂缝出现的可能性，同时聚合物纤维越过裂缝，起到了架桥和填充作用，限制了裂缝的蔓延，切断其与外界的通道，填充了空隙，从而使浆料抗裂性、粘结强度、抗碳化、抗渗、抗氯离子渗透能力均得到极大提高。
产品特点：
1、防水抗渗效果好。
2、粘结强度高，能与结构和卷材形成一体。
3、具有一定的耐酸、碱、盐以及其它化学品腐蚀的性能。
4、耐高湿、耐老化、抗冻性好。
5、产品水性无毒，符合环保要求。
适用范围：
主要应用于平屋面、坡屋面外露式单层屋面等防水粘结及修缮、翻新工程冗余防水、粘结。也可用于大型场馆、机场、地下室、人防工程、综合管廊、水库堤坝、垃圾填埋场、地铁隧道、桥梁、粮库等工程冗余防水、粘结。由于具有一定的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐老化和耐蚀性能，适用于海洋、水闸、瀑布、污水处理、港口工程、公路、桥梁、冶金、化工、工业地坪与民用建筑等钢结构和钢筋混凝土结构的防渗、防腐要求基面粘贴冗余防水卷材和防水修补工程
1、混凝土建筑结构加固补强，人防设施防水改造粘结。
2、水库大坝、港口冗余防水粘结。
3、热水池、垃圾填埋场、化工仓库等防化学品环境建筑防水粘结。
4、路面、桥面、隧道、涵洞等砌体、混凝土基面防水粘结。
5、工业和民用建筑屋面、卫生间、地下室防渗漏处理。
6、钢结构和钢筋砼冗余防水卷材粘结。
7、生物工程、制药、自来水水厂、污水处理厂等无毒环境的轻防腐、防水粘结。
8、输水管道的防护及缺陷修补防水粘结等。
三、主要施工步骤：
一）、施工措施及基面处理：
1、现场安全、防护施工措施
坚持“安全第一，预防为主”的方针，在施工期间杜绝一切安全质量事故。强化施工现场科学管理，满足现场环保要求，创一流水平，进行安全文明施工。
1）、周边1-2米设置安全防范界线树立警戒告示牌等措施，安全专员管理巡查。
2）、安全梯搭设结实，方便上下安全，换风排气电扇配备。
3）、防护口罩、安全帽、橡胶水鞋、橡胶手套、安全带。
2、积水抽排、基面处理施工
基层要求：清除污水、污泥，垃圾装袋、积水抽排至业主指定点。
1）、清理配备机具：污水泵、铁锹、扫帚、空压机、手锤、钢凿、抹布等。
2）、 将泵抽出的水反复冲洗套管周围底板及阴角、缺陷孔洞部位松动的附着物，大的垃圾装袋吊出堆放到指定点沥水。
二）、承插口防水密封综合治理措施：
1、施工机具：梯架、电缆接驳、水泵、角磨机、电镐、电钻、空压机、铁铲、钢钎、棕毛刷、滚筒、便携双液灌浆机、料桶、搅拌机等。
2、施工示意图：
注： 1.管插口 2. O型密封圈 3.试压孔（注RD-AM） 4. RD-S粘结料
5.抗渗密封填料（YYA+YY16) 6.冗余密封胶带RD-EXP（双道） 7.管承口
3、承插口密封施工步骤：
1）基面处理：垃圾清理，高压水冲洗清洁，积水抽排，确保承插口施工范围无明水聚积；
2）背靠处理：将承插口基面打磨毛面，管壁清理干净，承插口间隙垃圾整体高压冲洗清理干净；
3）措施：涌水严重的孔洞、间隙用YY16闪凝浆料快速固结堵漏止水，微小渗漏无须做止水处理；间隙大的直接采取YY16和YYA，再拌合筛检的细砂成快凝抗渗堵漏砂浆嵌填密实，用抹刀抹压与管壁平齐。毛刷蘸水刷顺、养护。
4）采取YY16和YYA干混均匀，将100-150mm长，直径10mm规格的橡胶膨胀止水针头放置抵入试压孔50-100mm，再用快凝抗渗堵漏料固定密封（或整体密封堵漏后再钻孔安装止水针头），厚度30-50mm左右,保证将止水针头橡胶部位全部埋入，确保固结牢固。快凝抗渗堵漏料须少配制，快施工，熟练进行间隙按固定厚度整体批抹压实，棕毛刷沾水养护、刷涂收匀密实；
5）2-4小时后按RD-AM改性丙烯酸盐灌浆料配比（主剂：助剂为1:1）分别倒入两个料桶，将双液灌浆机的吸料管分别放入料桶，将注浆牛油头连接止水针头即可加压注射，双液在混合器混合后注入两道密封圈空隙，形成凝胶，挤压密实，与两道密封圈形成复合止水环，堵住渗水通道。
工艺流程：布置钻孔→分段阻塞（或用孔口封闭器）→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆→封孔→效果检查。
双液灌浆：
凝胶时间短于30min的一定要采用双液灌浆；凝胶时间长于30min的尽量采用双液灌浆，可以提高浆液的利用率，减少弃浆，还可以提高灌浆质量，降低劳动强度。
当Q≤5L/min时，凝胶时间为35～45min；
当5L/min≤Q≤10L/min时，凝胶时间为25～35min；
当Q>10L/min时，凝胶时间为15～25min。
施工灌浆
①盛浆容器应采用塑料或不锈钢制品；
②用反循环法，回浆管进风，进浆管敞开，用风将孔内的积水吹出来；
采用双液灌浆时，将泵的输入管分别与A、B液连接；记录孔容占浆，尽快升到设计压力；
③每5min记录一次进浆量，直至灌浆结束；
④灌浆应连续进行，只有在邻孔串漏的情况下才可以采用间歇灌浆；
⑤在设计灌浆压力下，应灌至连续3个读数小于0.02L/min时即可结束。对于有涌水的孔段或地下水流速较大的部位，应灌至孔内浆液凝胶。待最后一批混合的浆液胶凝1h后，才可松开阻塞器、拔管、扫孔和进行下一工序。
⑥封孔：全孔RD-AM丙烯酸盐灌浆结束后，应通过扫孔的办法将孔内的凝胶清除并冲洗干净，然后用YY16进行固结封孔。
⑦效果检查：RD-AM丙烯酸盐灌浆结束3d后即可进行效果检查。
6）采用角磨机安装钢丝轮和金刚砂磨片分别打毛承插口管内壁基面，整体高压喷水清洗、润湿基面。对混凝土表面浮浆、反碱、尘土、油污以及表面涂层等杂物必须清除干净，用钢丝刷、打磨机及清水高压清洗基层表面。
7）RD-S冗余防水粘接料粘贴RD-EXP冗余密封胶带。
按RD-S冗余防水粘接料水、粉料1:3比例取料，先将3份粉料倒入盛有1份水的料桶搅拌5分钟备用（根据实际状况加减乳液或粉料调节稀稠及软硬程度）。
②根据承插口环形实际尺寸，剪裁RD-EXP冗余密封胶带，搭接预留150mm宽，剪裁成宽度500mm左右备用。
③将裁剪好的胶带自粘面隔离膜揭开，展放于承插口附近的管底，粘贴面朝上，将粘结料同时满涂在承插口基面和卷材面上，厚度确保2mm左右，再将胶带覆贴于承插口基面上，连接边置于侧壁易施工的高度，用刮板赶压粘贴卷材，确保满粘密实，无空鼓。
8）喷水润湿基面后，用棕毛刷或滚筒蘸取粘结料将胶带边口整体涂刷密封。余料清理干净。
9）观察24小时后，无渗漏现象即可进行验收。
四、相关案例：

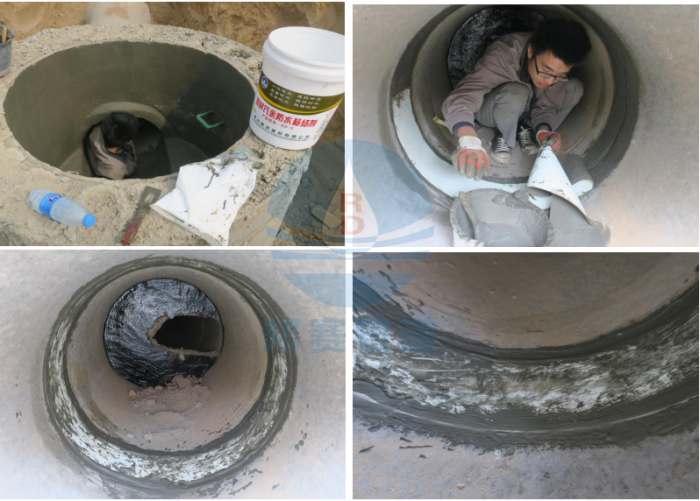

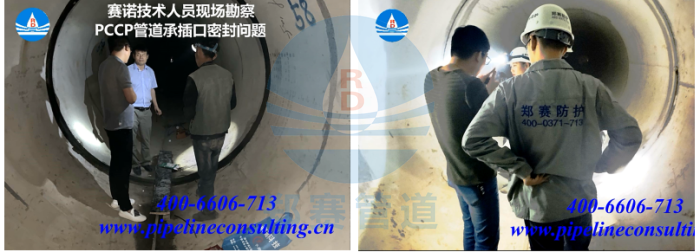

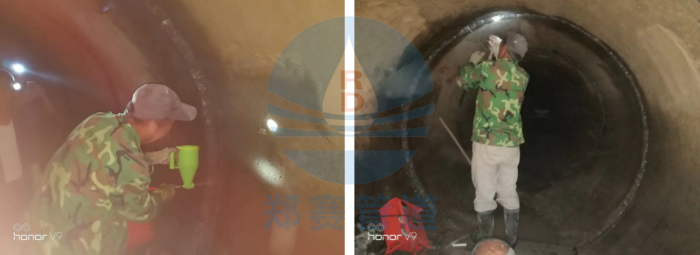

1. PCCP管道接头渗漏的治理(DN1200)：

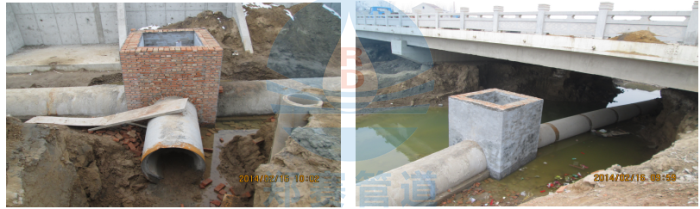

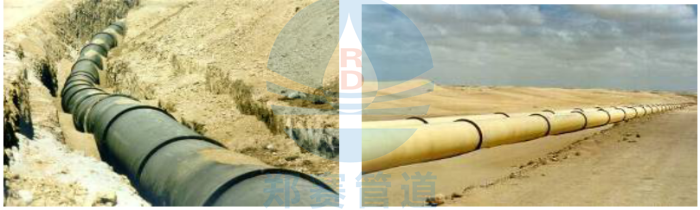

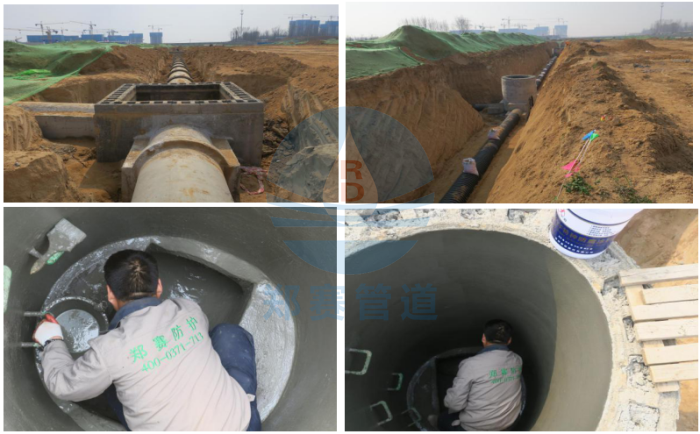

2.污水管道的铺设：

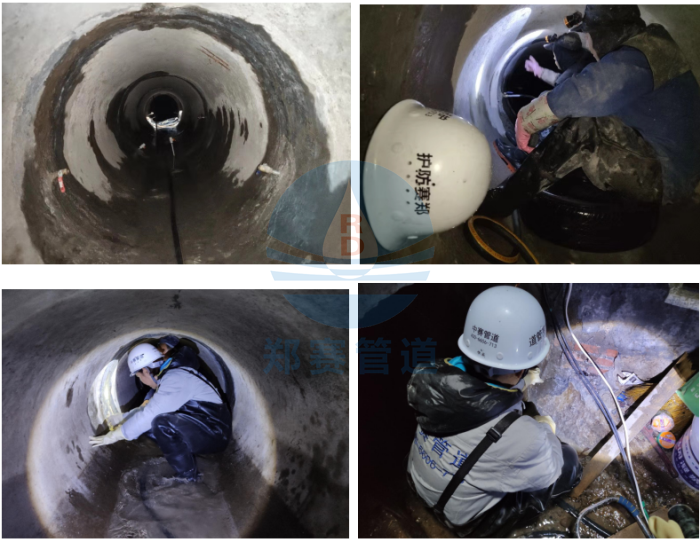

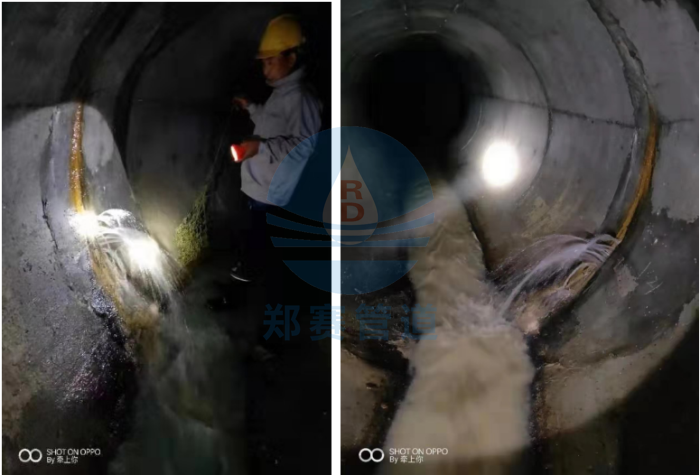

3. 地下排水管道接口渗漏的治理
4. 洛宁地下市政管道渗漏检测、修复治理

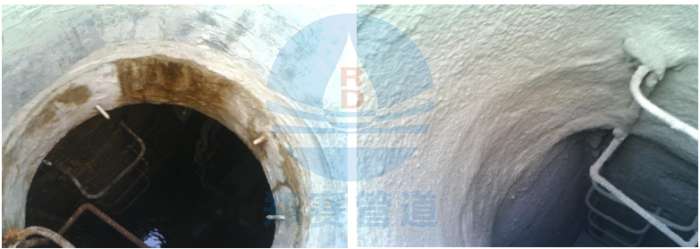

5、郑州新郑港区市政污水检查井及接口渗漏治理

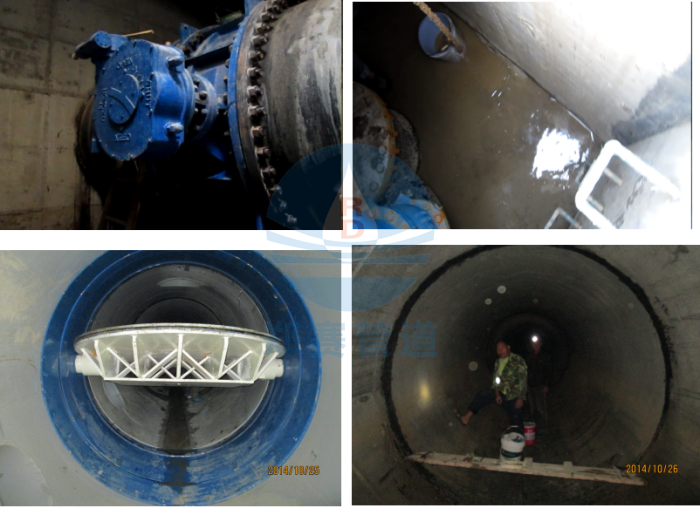

6.大庆阀门井渗漏治理
7.周口阀门井渗漏治理

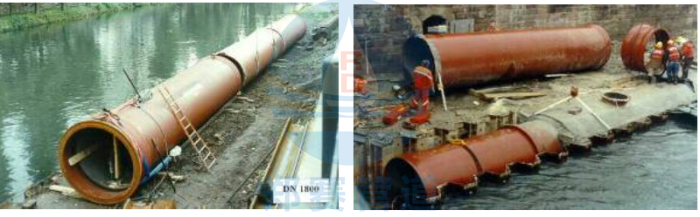

8、天津地下输水管接口渗漏密封
9.郑州南水北调输水DN2600顶管施工承插口渗漏治理。
