郑州****地下停车库 加固建议

文章出处:郑州赛诺    责任编辑: adminguanjia    人气:     发表时间:2018-05-19
一、工程概况
    ****路B地块建筑群由25-33层住宅楼群、幼儿园、商业楼等构成,根据提供资料,既有建筑裙楼为地上二至三层,整体地下二层建筑,采用独立基础(3.3m×3.3m),裙楼底板厚250mm
(1)地层情况:
根据提供的地勘资料,现场依次为①填土,②粉土,②-1粉砂,③粉土,③-1粉质粘土,④粉砂,④-1粉土,⑤粉质粘土,⑥粉质粘土,⑦粉质粘土。地下室底板标高为-12.400,持力层基本为④粉砂,局部为④-1粉土。第⑤粉质粘土、⑥粉质粘土为独立基础持力层。
(2)水文条件:勘察期间场地地下水位埋深为自然地面下26m左右,地下水类型属潜水,统计五年内最高水位埋深24m左右。

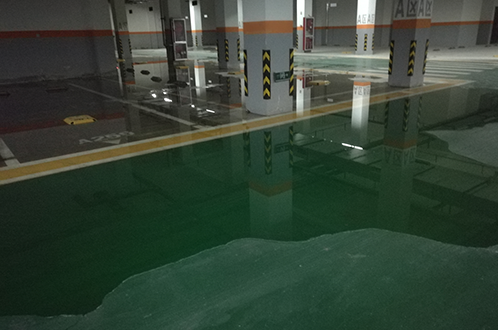

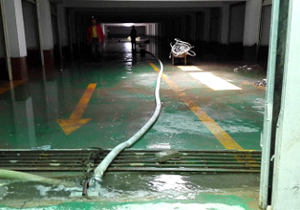

目前由于地下水位上升,上升水位高度10m左右


二、编制依据及前提

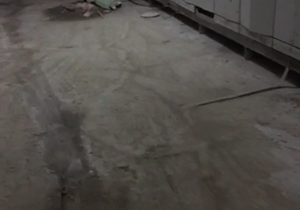

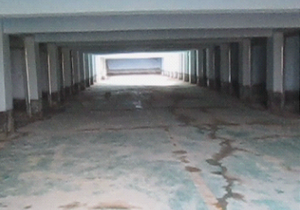

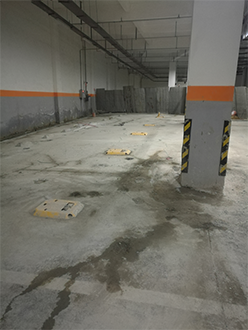

    目前所得到的数据;建筑裙楼底板局部隆起、开裂,漏水抗浮能力严重不足,主楼采用CFG桩加固处理后未见明显开裂,其他地方地下室底板明显开裂,需要采取相应加固措施进行处理。

三、本方案编制原则
采用控水--加固---止水的加固防水方案
    先控制地下水位,局域短时间降低水位,保证结构安全,增加底板厚度,增加抗浮能力,增加抗浮微型桩(锚杆),施做冗余防水措施,施做三处防水措施
四、加固方案
方案拟采用室内微型桩(锚)+增加底板+防水方案
(1)抗浮桩(锚)

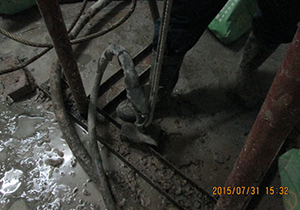

在裙楼地下室原有底板下增设抗浮锚杆,采用直径150~250mm微型桩,桩间距3.0m~5.0m,桩长15m~20m,为增强抗拔能力,可采用孔底扩孔技术(扩孔微型桩,公司专利技术)。
(2)增加底板:
在原有底板上增设厚度200~300mm 左右、混凝土强度等级同原底板的钢筋混凝土整浇层,以保证新增抗浮锚杆钢筋的锚固以及增加地下室整体和底板局部抗浮能力。
(3)防水处理
1)施工期间防水:为保证抗浮桩和新增地板的施工质量,施工期间采用局域降水(或止水帷幕)措施,临时将施工区域水降低到地板以下,保证新增地板和微型桩(锚)正常施工;
2)冗余防水:采用三处防水措施,抗浮桩(锚)施工过程中,采用冗余防水材料封堵底板与土接触部位作为第一处防水;采用冗余混凝土封桩实现第二处防水;全部封桩后先在桩头处铺设PAWM-4冗余防水卷材,然后新旧地板交界处整体铺设YYPE+ PAWM-3+YYP冗余防水系统。
3)由于原有底板开裂及新增抗浮锚杆对原有底板及底板防水的破坏,底板存在渗水途径,拟在底板适当位置喷涂YYA特种防水抗渗浆料,形成内防水层(可承受背水压力70m),根据现场需要,可在地板上设置排水沟,将底板渗入的水排至集水坑(可选);

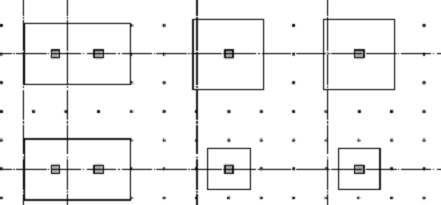

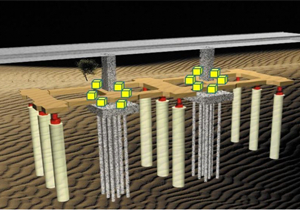

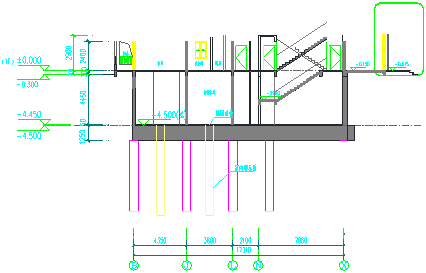

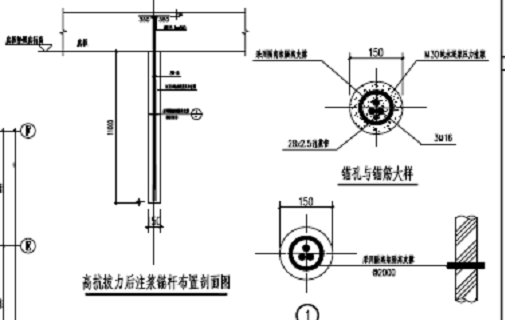

抗浮桩(锚)示意

五、设计依据及参考资料
中华人民共和国行业标准《既有建筑地基基础加固技术规范》JGJ123-2012
中华人民共和国行业标准《建筑地基处理技术规范》
JGJ79-2012
中华人民共和国行业标准《建筑桩基技术规范》
JGJ94-2008
中国工程建设协会标准《建筑物移位纠倾增层改造技术规范》CECS 225:2007
中国工程建设协会标准《建(构)筑物托换技术规范》
CECS 295:2011
建设方提供的相关资料
六、设计要求及计算原则
1、根据目前的资料,应提供建筑物现状检测资料;
2、应提供建筑物近几年变形观察资料(竣工验收以来);
3、目前现有资料表明,地下室底板抗浮不足,经对基础浮力验算,抗拔力不满足要求;
4、以提供地质资料和地下室底板参数为例,微型桩(锚杆)拟采用Ф150~200钢管桩,桩长15m,根据规范计算其单桩承载力特征值为237kN,因此每平米需提供抗拔力和结构自重应大于上浮力;初步估计长约15~20m。
5、拟根据上述结果在室内布置微型桩,为保证独立柱基稳定,沿柱周独立承台布置倾斜方向微型桩;

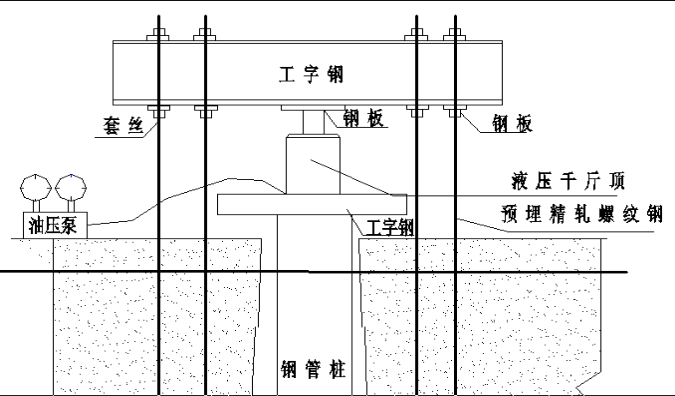

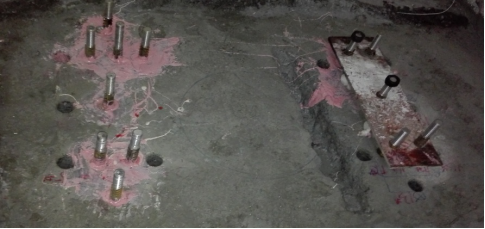

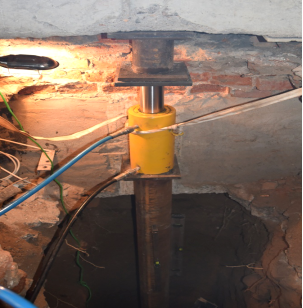

6、所有微型桩可采用预加压力封桩法进行封桩(根据实际需要),在所有静压桩压桩结束前均保持持力状态,到最后一起封桩,确保每根桩的主动受力。
7、一期底板加固后,根据现场监测结果,如果变形继续发展,则需考虑采取稳定变形措施,可对微型静压桩进行复式注浆加固。
方案介绍
方案拟在地下室内底板开孔直接加设微型桩(锚),同时增加地板厚度,从而主动给力,防止建筑继续变形;

七、室内微型桩加固方案施工措施
方案施工注意事项。
1、总体施工
微型桩所有施工及配合场地均在室内地下室设置,可封闭部分小区地下车库作为项目部使用
设备及材料的进出场均从小区地下车库进出,降低对居民的影响。
施工时间严格按照业主要求的时间进行,尽量避免对居民的影响。
2、施工地下水

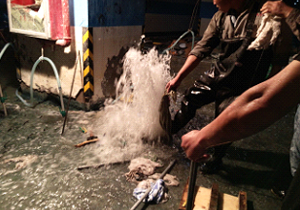

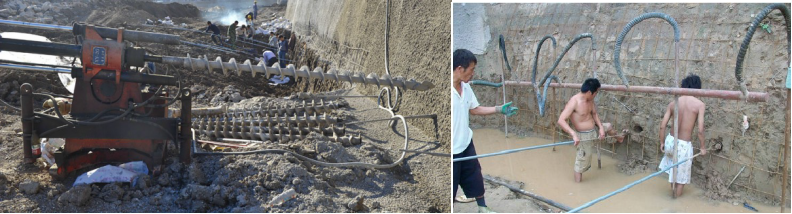

考虑到地下水位较浅,微型桩的施工可能会引起地下水反涌。所以为保险起见,拟先在建筑周边施做止水帷幕(或降水井),将水位将至底板一下1m;然后在微型桩施工开孔前拟先打小孔排水卸压降低地下水压,并在施工过程中做好引流排水措施。止水帷幕还能起到降低建筑外部堆土荷载对内部地基的影响作用。
3、微型桩(锚)抗拔力加强
为加强微型桩的抗拔可靠性,避免饱和土层对其承载力的影响,拟采用桩底扩孔和桩侧后注浆的方式改善桩侧土体性质,确保其抗拔承载力大于设计值。
微型桩后注浆的工艺是在灌注混凝土时预留注浆管,在桩达到初凝后,通过注浆管再往管内进行压浆(可进行复式注浆,专利技术),改善土体,降低其压缩性,提高桩基抗拔承载力。
4、防水问题
1)微型桩封桩需考虑原底板防水层破坏的问题,拟将底板向上加厚约30cm钢筋混凝土层,在加厚层里面做防水层,以解决防水问题。同时底板加厚层加强了底板的强度,有利于今后的长期使用。
2)冗余防水:采用三处防水措施,抗浮桩(锚)施工过程中,采用冗余防水材料封堵底板与土接触部位作为第一处防水;采用冗余混凝土封桩实现第二处防水;全部封桩后先在桩头处铺设PAWM-4冗余防水卷材,然后新旧地板交界处整体铺设YYPE+ PAWM-3+YYP冗余防水系统。
3)由于原有底板开裂及新增抗浮锚杆对原有底板及底板防水的破坏,底板存在渗水途径,拟在底板适当位置喷涂YYA特种防水抗渗浆料,形成内防水层(可承受背水压力70m),根据现场需要,可在地板上设置排水沟,将底板渗入的水排至集水坑(可选);

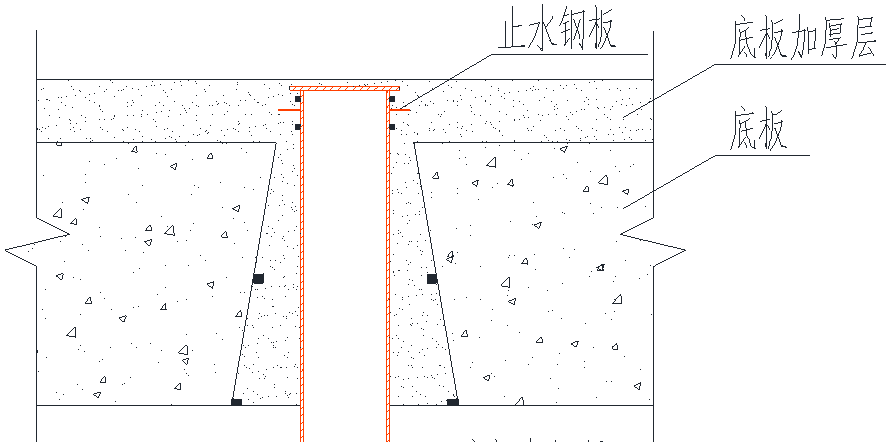

防水构造示意图图
5、施工工期
根据工程量多少和工期要求,调整施工设备。拟进场三套微型桩设备,每根桩微型桩时间约24小时,每天完成三根
底板施工根据面积大小,考虑养护期,场地全部提供后,可交叉作业,提高进度
防水配合底板和微型桩进行,基本不占用单独工期。
施工期间降水,基本穿插在微型桩和底板施工期间;

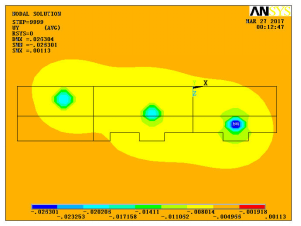

一桩三用十验算(托换.支护.抗浮)
地点:吉林


地点:满洲里



地点:遵义





工程实例

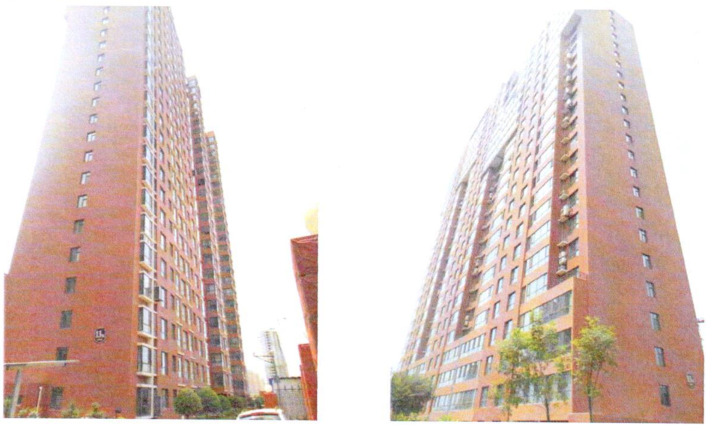

1、晋中市华都住宅小区13号楼

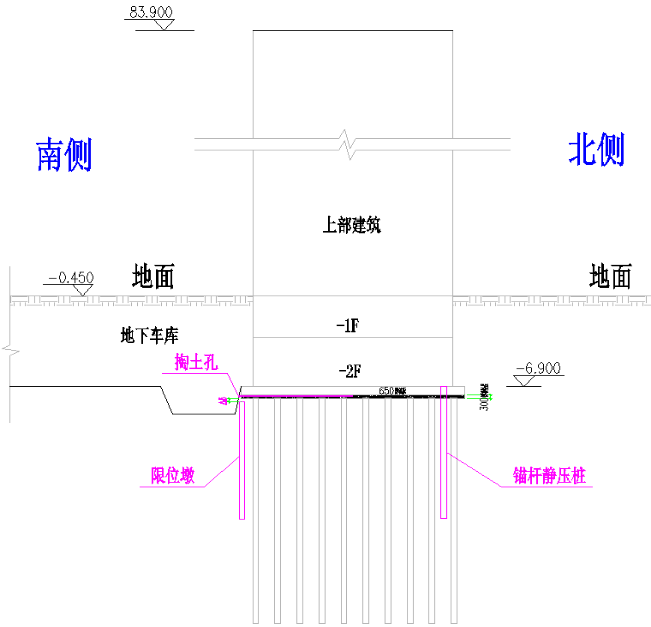

东西向长72.25m,南北向最宽处15.22m,总建筑面积约26801.49m2,建筑平面示意图见图1.3.1。
该楼为地下二层、地上二十六层局部二十四层建筑,地下二层层高约3.3m,地下一层高为3.6m,一层至二十六层层高均为3.0m,采用筏板+CFG复合地基基础,筏板顶标高-6.900,建筑总高度约78.45m。

采用控沉+纠倾+加固+防水方案

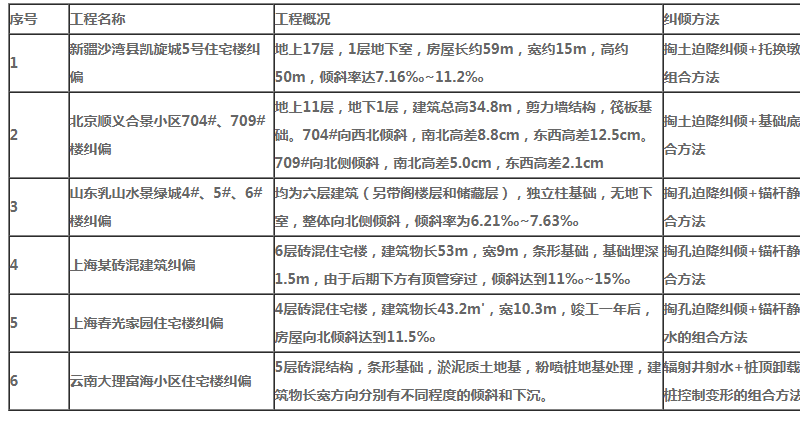

参与工程统计

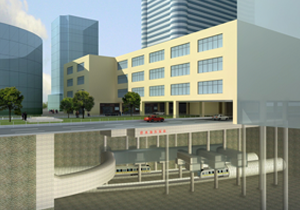

 桥梁托换                                                                             地铁穿越建筑物托换
