一、工程概况及改造要求
中车珠海基地位于斗门富山工业园区,“天鸽”台风过后,造成屋面设备、楼板面等防护措施严重破坏,产生渗漏,本次灾后恢复改造需加固原楼板钢混结构,对原结构基础上的老化沥青防水层彻底铲除,优化屋面、排水沟防水、隔热设计,满足建筑耐久的使用功能。

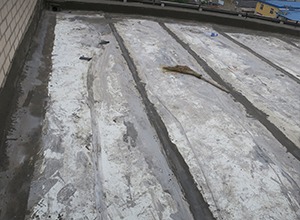

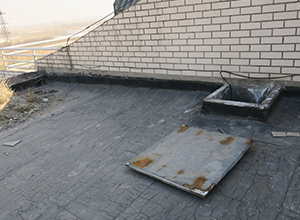

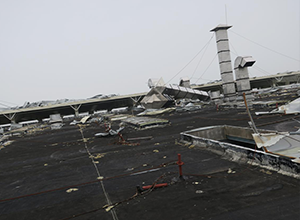

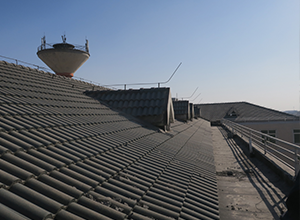

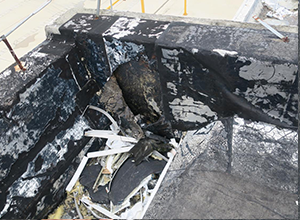

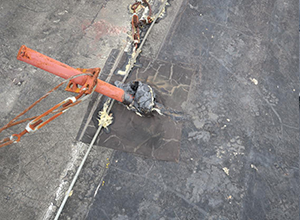

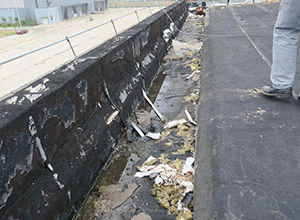

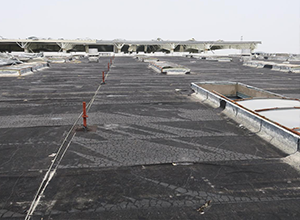

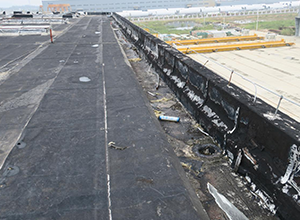

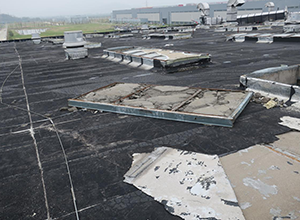

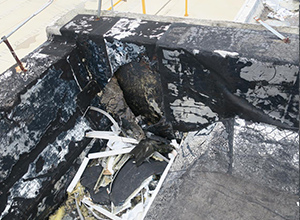

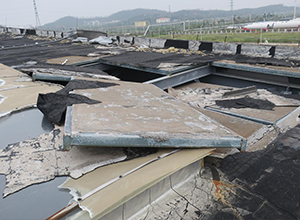

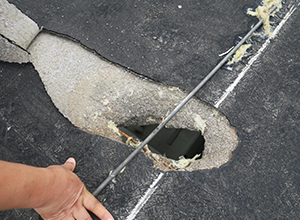

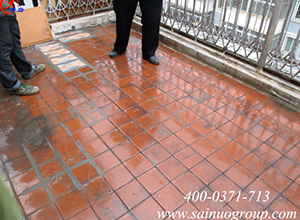

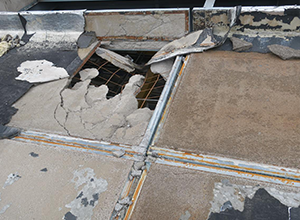

部分屋面图片如下:
二、编制依据
1、国家行业标准《房屋渗漏修缮技术规程》CJJ62-1995;
2、有关该屋面平面图、技术质量及施工要求;
3、相关工程成功经验。
三、运用技术、材料
根据现场条件,为保证无渗漏整体效果,采用郑州赛诺建材的专业防水技术,设计屋面冗余防水密封系统施工方案,配套特种抗渗补强材料对缺陷结构加固、抗渗堵漏处理,构建一个高强度的多重防水抗渗密封系统,一体化彻底解决屋面防水、隔热效果差的难题。
赛诺技术的优势: 公司具有20年工程水密封经验,12年世界500强企业服务背景,专注于建筑内防水技术,由具有丰富大型跨国公司工程服务背景的技术团队创建,是一家以科技研发,技术创新型的高新技术生产企业。拥有几十种防水隔热防腐方面的高新技术,可以根据现场渗漏水情况量身定做耐久性防水抗渗隔热施工方案的专业技术。不破坏混凝土结构,在背水面、迎水面彻底解决混凝土或砖混结构局部或大面积漏水问题。本技术施工简单,速度快,成本低,耐久性好,使用高压注浆或其他材料效果不佳的,采用赛诺技术可以达到理想效果。
主要材料性能:
1、YYA特种防水抗渗浆料

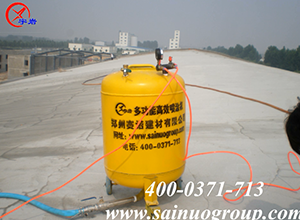

YYA特种防水抗渗浆料,由郑州赛诺建材有限公司研发,是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料,属新型特效防水抗渗材料,无毒无味,阻燃,环保,可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末,单组份,各种成分与水互相发生反应后,具有多重防水抗渗的功能,而且强度高(7天C30以上),耐高低温(-40-200℃),粘接力强(2.0MPA),抗渗压力达1.8MPA,可耐180米水柱的压力,不起层,不开裂,耐紫外线,耐老化,抗冻,不易被破坏,无搭接缝施工,可靠性高,可快速解决地下室渗水,地下车库渗水,地下室漏水,地下车库漏水,水池漏水,隧道渗水以及电缆沟漏水等各种混凝土大面积渗水与砖混结构渗水问题,效果耐久。已通过国家建筑材料测试中心的检测,被列为中国工程建设重点推广应用产品,是耐久性防水工程的不错选择。本材料采用喷涂施工,即使采用高压注浆或其他材料效果不佳的,使用本材料依然可以达到理想效果。
YYA特种抗渗浆料作为内防水施工的主要材料,具有以下优点:
1)、优异的防水抗渗能力,是真正的多重动态防水材料;
2)、和混凝土、砖石结构具有超强的粘接能力,可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况,该材料同样可以达到理想效果;
3)、采用喷涂法施工,防水层厚度均匀,无接缝,并可根据施工要求调节材料的厚度,既适合局部修复处理,也可以大面积施工;
4)、集防水,抗渗,修复,加固,保护为一体,不需另做保护层,具有较高的抗压强度与抗折强度,可以承受较高的漏水压力,有效增加建筑物的强度;
5)、由纯无机材料组成,与混凝土结构同寿命,耐高温,耐紫外线,抗冻,抗老化;
6)、无毒无味,真正的绿色环保产品,可以应用于食品工程和饮用水工程。
该材料应用范围广泛:地下室,地下车库,人防,隧道,地铁,电缆沟,电梯井,电缆井,阀门井等各种地下工程渗漏水,以及水池,大坝,水利工程等各种混凝土,砖石结构的建筑工程的渗漏水。
本材料经常用于背水面对大面积混凝土渗水或者大面积砖混结构渗水基层的处理。
2、YY-16闪凝浆料:
由郑州赛诺建材有限公司研发,为无机高强度抗渗材料,用于混凝土局部漏水或砖混结构漏水的预处
理,既能和混凝土基层结合好,又能与YYA特种防水抗渗浆料结合好。
3、YY36特种耐候防水涂料:
为新型特种耐候性防水浆料,耐水长期浸泡,耐紫外线,粘结力强,防水抗渗,透气性能好,耐高低温,抗冻,耐老化;无毒无味,绿色环保,可用于饮用水工程。
本材料可对混凝土,砖石结构,瓷砖,天然石材等带有裂纹的基面提供耐久性的防水保护。
主要用途:
可做为结构防水层,如污水处理厂,地下室侧墙外防水,游泳池,喷泉,水族馆,溢洪道以及高档会所或洗浴中心,别墅的厨房卫生间防水等,其超强的耐候性及粘接性特别适合与冗余防水隔热卷材配合周边收口密封。
普通用途:
新老建筑地上的外部防水,可承受压力水;砖石结构的下面的水平防水层;做内防水层,防止外部潮气浸入;做为地下车库的防水层;用做瓷砖下面做为防水层;在潮湿的空间内,如卫生间,厨房,淋浴室和阳台,台阶等做为瓷砖下的防水层;游泳池的内部防水层。
4
.YYPE高分子防水粘结料
赛诺技术总是向好处努力,向坏处着想,开发出的YYPE高分子防水粘结料,对现场工况要求较低,所以防水系统的可靠性很容易实现,即使有坏的工况出现,也不会导致系统崩溃现象的发生,大大提高了工程质量。
粘结性能超强:

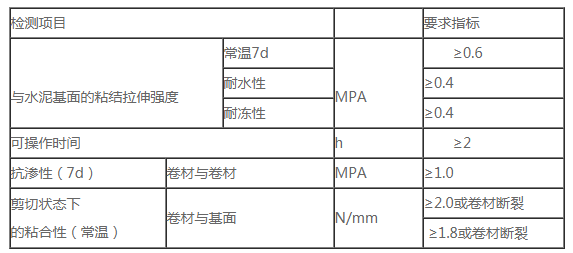

YYPE防水粘结剂符合GB50108-2008标准。
性能特点:
1)高分子卷材做一道防水层。
2)1-2毫米厚度的粘结层也是很好的防水层 。
3)粘结剂向混凝土内渗透,封闭毛细孔,形成第三道防水层,该产品在混凝土内部毛细孔产生两种状态的结晶体:亲水性和吸湿性,结晶体可密封混凝土内部的空腔,从正反两个方向阻塞潮气渗透。
1)即使第一第二道防水层被破坏,第三层防水层发挥作用,仍然不会漏水。
2)即使第三层也被破坏,发生漏水,但绝不会窜水,具有“自愈”功能,基本不需维修。
综合上述原因,采用YYPE高分子卷材粘结料后,防水施工的安全性和可靠性大大提高,大大降低了防水系统整体崩溃发生的概率,防水耐久性才有保障。
5、PAWM-3冗余防水卷材
引入由新一代改性高分子防水片材和双面长纤维复合而成,引入现代设计方法中的可靠性理论,施工搭配高性能的YYPE冗余防水粘接材料组成的高韧性、高密度、高抗渗、高可靠性的冗余密封防水系统,YYPE冗余防水粘结料层和抗环境变化保护层具有自愈功能,与混凝土基层冗合反应固结后,形成防水粘接层,与混凝土和防水卷材的无间隙结合,增强混凝土自防水功能,杜绝防水层之间窜水隐患,形成一层施工,多重防水的冗余密封防水系统,该防水系统的防水层不易被破坏,即使被破坏也不易漏水,密封可靠。依据赛诺的冗余密封理论,即使后期防水层被严重破坏,造成局部漏水,因为冗余系统的存在,也不会导致大面积的窜水,维修也非常方便,简单易行。赛诺冗余防水密封系统,从系统的高度,采用冗余技术,真正实现防水密封的可靠性、安全性和耐久性。 施工特点:
1)、防水层受主体结构沉降的影响都大大减小;
2)、不需找平层,可在小雨或有明水和潮湿基面上施工;
3)、无需做卷材保护层,即可实现钢筋混凝土的浇筑。
产品特点:
1)、具有较高的韧性:具有抗穿刺自愈性能,延伸率高,有较高的抗拉,抗撕裂强度,有效防止植物根系穿刺;
2)、粘结力强:粘结密封性能好,有效防止窜水现象;
3)、耐化学侵蚀:耐酸碱盐类及其他化学介质性能优良;
4)、耐紫外线、耐高低温,耐老化,使用寿命长,且产品无毒无味,符合环保要求;
5)、防水可靠性高,多种高性能材料组成具有多重防水作用的冗余防水系统,施工中不易被破坏,被破坏也不易漏水,更不会窜水;
6)、施工简单方便,只需一层施工,不需要增厚叠加,工艺要求低,节约费用。
应用领域:
1)、适用于工业与民用建筑的底板、平屋面、上人屋面、绿化屋面、蓄水屋面、 屋顶花园等的防水;
2)、可用于有酸碱或毒品等侵害的场所进防腐蚀、防毒、防渗工程;适用于基层结构有振动或较大沉降的屋面;
3)、适用于地下室、地下车库、人防工程、地铁、隧道、电缆沟、管廊、地下连续墙等地下工程,以及污水池、清水池、桥梁、水库、水渠、军用设施等的防水、防渗、防潮工程。
施工方法:
该防水系统施工时无明火,无有害气体,无需加热,施工时采用YYPE防水粘接料,湿铺或预铺反粘法进行施工,施工简单,速度快。

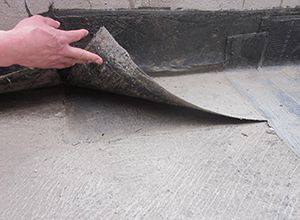

在潮湿的环境下,也可以牢固粘结 在室外也可以牢固粘结
其它材料只室外环境,容易脱胶 其它材料在潮湿环境不粘结
7、YY-12 屋面用弹性防水涂料
YY-12是丙烯酸共聚物单组分弹性屋面涂料。涂层暴露在空气中,形成无缝板,从而提供了优良的弹性,耐久性和耐候性的功能。
应用领域
弹性屋面涂料用来保护屋面,防止积水和风压的雨水,具有接触的耐候性,高弹性和良好的与基面的粘结力。适合如下:
屋面基材为:混凝土,水泥,砂浆,木头和金属
在水磨石,石棉屋顶和沥青毛毡屋顶。
保护和美化涂层
施工方便,涂刷,滚涂或无气喷涂
允许基面呼吸
良好的弹性,封闭桥梁的头发丝裂纹和小孔
在UV下,性能稳定。

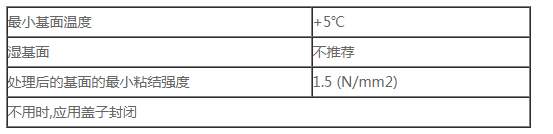

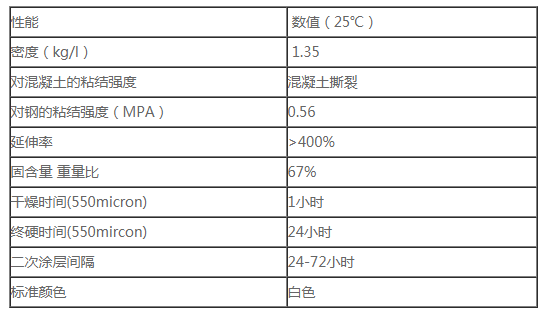

技术资料
用量: 涂层厚度为550micron,5加仑(18.925升)可施工大约23.2平方米.
兼容性: 用在所有的坚实的屋面上,如老砂浆/混凝土,新砂浆/混凝土/砖,铁,钢,铝,镀锌铁,木材和沥青上,也可喷涂在发泡聚氨酯上和其它容易容易被UV恶化的材料.
应用资料:
表面基面应坚实,干燥,清洁,去除灰尘,污物,如油,酯等.任何屋顶的严重破坏,如混凝土顶,瓦屋面,金属屋顶,木屋顶,都应施工前修补.头发丝裂纹和孔可以忽略,因为较厚的防水屏障可覆盖基面上的小型不完美的缺陷.
裂纹屋顶或移动接头必须用加强玻璃纤维涤纶织物进行处理.用大刷子在缝内涂刷YY-12,玻璃纤维织物压入涂层裂纹内,允许表面干燥后,再二次涂YY-12
对多孔性表面,如老化的水泥基表面,推荐用透明丙烯酸密封剂或YY-12用50%(体积比)的水稀释,做为基层处理,防止空气被封闭到里面.
限制:
搅拌: 彻底搅拌YY-12,直到均匀,取出适量,然后拧紧盖子。
底涂:对所有的新砂浆,新混凝土和其它基面,用体积比50%的YY-12水进行稀释,搅拌均匀,在整个表面涂抹,形成封闭的底涂。
对所有的老砂浆,老混凝土和其它基面:
1): 用透明丙烯酸做基面低涂.丙烯酸密封剂是快干透明密封剂,可封闭孔隙,防止产生碎片,凹坑的出现,也可提高YY-12对混凝土基面的粘结强度.
2):用体积比50%的YY-12水进行稀释,搅拌均匀,在整个表面涂抹,形成封闭的低涂.
3):在金属,钉子头部等:使用YY-12前,应进行低涂处理,丙烯酸或YY-12(50%的水)稀释底涂。
YY-12施工时,应用较好的涂料滚筒,刷子或无气喷涂机.在低涂的表面做首涂,达到均匀,清洁光滑的涂层效果。
两次涂刷的间隔时间为24到72小时。面层应达到均匀,清洁光滑,应完全干燥。
养护:因养护至少3天,之后才可以上人。
清洗:工具,设备等应立即用水清洗。
储存:未开封,在温度10-30℃条件下,储存12个月。
四、防水改造措施步骤
施工方案措施:
上述渗漏产生的主要原因为原屋面外露迎水面防水层老化、设防缺陷,结构不密实,丧失和不具备自防水功能。
为满足灾后恢复改造屋面防水、排水、隔热要求,先修复破坏的原结构,修补缺陷基层,再采用赛诺PAWM-2防水密封系统对屋面整体改造施工。
计划施工前,对破坏的基面必须进行可靠的结构加固,缺陷修复,彻底铲除屋面、女儿墙等所有部位老化破损的原卷材层,对施工区域采取保护和隔离措施,提前拆卸或移出影响施工的设施,材料,机具,安全、劳保防护品,技术管理、施工人员准备进场,综合治理施工技术交底。区域内施工工序完成要及时测量记录、汇报验收。施工资料存档备份。
一)屋面防水改造,采用YYPE冗余防水粘结料粘贴赛诺PAWM-2冗余防水隔热卷材。
重点措施步骤为:
1.
人工、机具整体清除屋面暴露松动的垃圾等杂物,对基面喷水清洁处理。
a.电凿清除屋面、女儿墙松动的附着物,采用角磨机上钢刷磨削清除,清理垃圾;
b.用角磨机上钢刷对基面砂浆进行磨毛处理,清水冲刷清理干净。
2.女儿墙,阴阳角、出屋面构件节点处理:
a.女儿墙面、阴阳角、出屋面管周围10-20mm开凿,管井外壁与楼板结合缺陷等部位,楼板面宽20mm,井壁高30mm,凿除基面砖、砂浆保护层、细钢筋、防水卷材层、隔热保温层等至原结实钢混楼板基面。高压水喷洗,润湿清理干净垃圾;

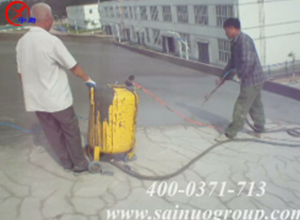

b.大面积起砂缺陷喷涂2mmYYA抗渗补强,孔洞缝隙填YY16加强抗渗,缺陷部位修补平顺。
c.缺陷和节点部位整体涂刷YY-36耐候涂料密封,1.5mm厚,分多次涂刷均匀;
3.钢混楼板缝等缺陷部位修补处理:
a.屋面处理:上述工序清理至原楼板基面;排查缺陷,对疏松、起砂部位,高压喷洗,清理基面,保持润湿;

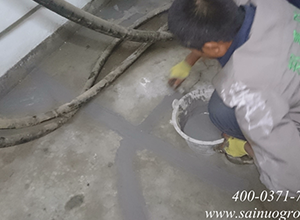

b.喷YYA封闭,YY-16封固压实、抹平,槽体部位整体外喷YYA封闭;
c.钢结构锈蚀部位需除锈。

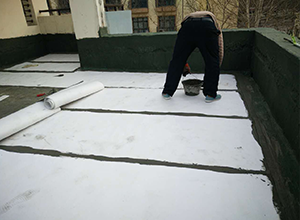

4.PAWM-2防水卷材大面积整体铺贴
a.测量,弹线定位,预铺卷材,两头往中间收卷待粘贴。
b.按配比搅拌均匀YYPE防水粘结料,一人用塑料扫把、棕毛刷或刮板涂抹摊铺在要粘贴卷材的基面上,厚度控制在2-3mm左右,另一人一边推动卷材向涂有粘接料的基面滚压,一边用橡胶辊或刮板压卷材与基面粘接密实。
c.为防止卷材空鼓、搭接脱开窜水,本次卷材粘贴只限平面,女儿墙侧面不上卷、不粘贴卷材,卷材离阴阳角150mm左右,不设重叠搭接,两片卷材间隔控制在20-30mm范围,卷材边沿挤压粘接料必须饱满密实,不留翘边、开口。
d.大面与细部节点必须覆合粘接牢固,不留空鼓、翘边。
e.卷材大面粘贴整体完成后必须检查,有空鼓等缺陷需及时处理。中间做好半成品保护,需上人部位铺设隔离物,减少表面污染。
5.

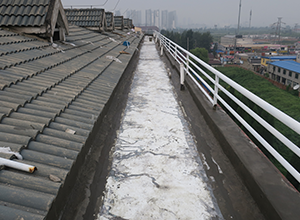

卷材周边、侧墙、阴阳角整体涂刷YY12收口、防水密封
a.用棕毛刷蘸配制好的YY12涂刷卷材间隔缝,管周,侧墙面,阴阳角等部位,分2遍完成密封,厚度控制1.2mm,宽度以缝为中外延30-50mm左右。
b.12-24小时后涂料固结,与卷材形成一个密实的整体。成品保护。检查,合格验收。

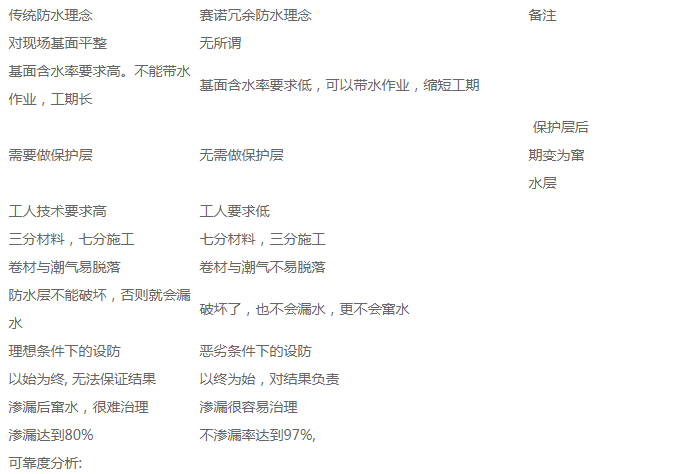

赛诺冗余密封技术与传统防水的区别:
可靠度分析:

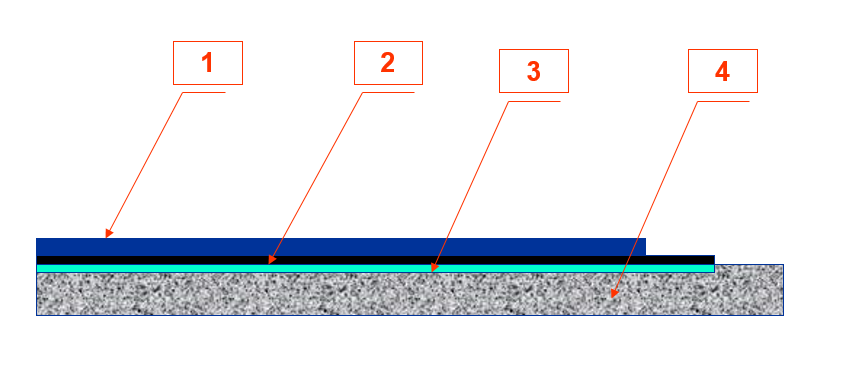

1.卷材;2.特种粘结剂(冗余一层); 3.渗入层(冗余二层);4.混凝土结构层
C
nr =n!/r!(n-r)!
· 输出数次=C21* C21* C21 =8次
三个单元组成了一个全或门系统:
F=A+ B + C
∵A,B,C节点全部失败,为0,输出才会为0
∴输出失败为0的概率为:
∴P=1/8=12.5% ,则可可靠率为87.5%。
∵考虑其失败后,方便维修,则失败概率取1/4
∴总失败概率为=1/32=3%。系统的可靠稳定性为97%。
所以从上面分析得出结论,该赛诺冗余防水系统可靠度高,符合高斯曲线的稳定系统的特征。
五、确保质量、安全措施
1、安全管理及措施
工程部自进入施工现场后,即承担保障工程施工的所有人员安全的责任,直至工程竣工。
2、根据政府有关法规规定,结合现场实际情况,制订保证安全生产的工地规章制度。
(1)安全技术交底制度:根据安全措施要求,和现场实际情况,各级管理人员需要亲自逐级进行书面交底。安全技术交底必须由施工人员签字认可。
(2) 班前检查制度:各专业工长和区域施工员必须督促与检查班组的安全措施和安全防护用品是否齐全有效。
(3) 机械设备安装实行验收制度:凡不经验收的一律不得投入使用。使用中的设备下班后必须拉闸断电,并将专用闸箱上锁保护。
(4)安全活动制度:工程部组织有关人员进行安全教育,对安全方面存在的问题进行总结,对安全重点和注意事项做必要的交底,使广大工人能心中有数,从意识上时刻绷紧安全这根弦。
(5)危急情况停工制:一旦出现危及职工生命安全险情,要立即停工,同时即刻报告公司,及时采取措施排除险情。
(6)持证施工制:必须持有公司签发的施工员证施工。
(7)现场人员必须保证良好的操作状态,任何危及安全的隐患排除并经检查合格后方可继续使用,严禁带病工作。新工人必须进行入场教育。
六、劳力布置安排

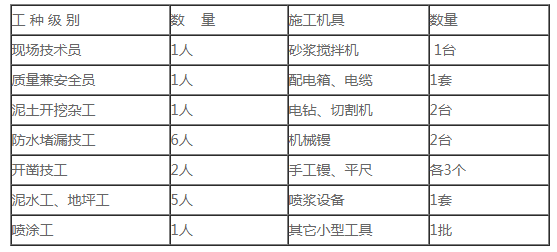

劳动力及机具安排计划表
