欢迎访问郑州赛诺建筑修缮有限公司官方网站!

建筑渗漏治理|关于赛诺|联系赛诺|网站地图

热门关键词:地下室渗漏地下车库渗漏隧道渗漏冗余防水

郑州奕园地下室顶板、侧墙、采光井 结构补强、抗渗、堵漏

文章出处:郑州赛诺    责任编辑: adminguanjia    人气:     发表时间:2018-05-21
第一章、 工程概况及施工材料设计
1、工程概况:
     郑州市碧源月湖·奕园项目位于惠济区特色商业区内,假日西路以西,月湖南路以北,东风渠滨河路以东的核心位置,东临邻占地300余亩的月湖中心公园、西近东风渠。该项目地下大型车库顶板、侧墙漏水。顶板裂缝缺陷渗漏部位:一部分为箱体板结构,一部分为实体混凝土结构及采光井,侧墙根部缺陷漏水部位为混凝土结构。
2、工程现场渗漏图片:





3、施工材料、工艺设计:
     结合工程现场渗漏实际情况,针对地下室实体、箱体顶板、内侧墙根、采光井结构缺陷渗漏水的特点,匹配特种材料及工法进行综合治理。
1)、实体顶板以渗漏水裂缝为中线开浅槽,深5-10mm左右,剔除松脱、污染的基面,扩大裂缝,两边各外延100mm左右对基面磨削1mm左右,打开基面毛细孔,便于材料渗透、粘结。裂缝远端钻消除应力孔,注射YY-17,截断水流,防止前窜。
清洗干净后喷涂YYA特种防水抗渗浆料抗渗,对还渗漏部位注射YY17进行密封、止水,无渗漏后用YYA配和YY16抹平、补强抗渗,裂纹漏水等修补部位涂刷背压一涂灵RD-FLEX进行防水抗裂。
2)、箱体顶板需判断准确渗漏点,先切开封闭的下板面,找到箱体上板渗漏点,再按实体板处理方法处理。无渗漏后对箱体下板恢复封闭。
3)、侧墙根部缺陷开槽,清洗后喷涂YYA,YY-16局部渗漏止水,
用YYH填槽。
4)、采光井外壁缺陷涂刷YYPE冗余防水粘接料粘贴PAWM-2冗余隔热防水卷材,节点细部、卷材密封涂刷YY36特种耐候防水涂料;内壁以渗漏水裂缝为中线开浅槽,深5-10mm左右,剔除松脱、污染的基面,扩大裂缝,两边各外延100mm左右对基面磨削1mm左右,打开基面毛细孔,便于材料渗透、粘结。
清洗干净后喷涂YYA特种防水抗渗浆料抗渗,对还渗漏部位用YY16进行密封、止水,无渗漏后用YYA配和YY16抹平、补强抗渗,裂纹漏水等修补部位涂刷背压一涂灵RD-FLEX进行防水抗裂。
4、施工采用材料主要特性
1)、YYA特种防水抗渗浆料:
     YYA特种防水抗渗浆料,由郑州赛诺建材有限公司研发,是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料,属新型特效防水抗渗材料,无毒无味,阻燃,环保,可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末,单组份,各种成分与水互相发生反应后,具有多重防水抗渗的功能,而且强度高(7天C30以上),耐高低温(-40-200℃),粘接力强(2.0MPA),抗渗压力达1.8MPA,可耐180米水柱的压力,不起层,不开裂,耐紫外线,耐老化,抗冻,不易被破坏,无搭接缝施工,可靠性高,可快速解决地下室渗水,地下车库渗水,地下室漏水,地下车库漏水,水池漏水,隧道渗水以及电缆沟漏水等各种混凝土大面积渗水与砖混结构渗水问题,效果耐久。已通过国家建筑材料测试中心的检测,被列为中国工程建设重点推广应用产品,是耐久性防水工程的选择。本材料采用喷涂施工,即使采用高压注浆或其他材料效果不佳的,使用本材料依然可以达到理想效果。
YYA特种防水抗渗浆料为内防水施工的主要材料,具有以下优点:
(1)、优异的防水抗渗能力,是真正的多重动态防水材料;
(2)、和混凝土、砖石结构具有超强的粘接能力,可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况,该材料同样可以达到理想效果;
(3)、采用喷涂法施工,防水层厚度均匀,无接缝,并可根据施工要求调节材料的厚度,既适合局部修复处理,也可以大面积施工;
(4)、集防水,抗渗,修复,加固,保护为一体,不需另做保护层,具有较高的抗压强度与抗折强度,可以承受较高的漏水压力,有效增加建筑物结构的强度;
(5)、由纯无机材料组成,与混凝土结构同寿命,耐高温,耐紫外线,抗冻,抗老化;
(6)、无毒无味,真正的绿色环保产品,可以应用于食品工程和饮用水工程。
该材料应用范围广泛:地下室,地下车库,人防,隧道,地铁,电缆沟,电梯井,电缆井,阀门井等各种地下工程渗漏水,以及水池,大坝,水利工程等各种混凝土,砖石结构的建筑工程的渗漏水。
本材料经常用于背水面对大面积混凝土渗水或者大面积砖混结构渗水基层的处理。
2)、YY-16闪凝浆料:
    由郑州赛诺建材有限公司研发,为无机高强度抗渗材料,用于混凝土局部漏水或砖混结构漏水的快速预处理,既能和混凝土基层结合好,又能与YYA特种防水抗渗浆料结合好。同时也能用来快速修补、加固基面缺陷。
3)、YY-17莱卡树脂(活动裂纹渗漏一注灵)
     YY-17特种莱卡树脂由郑州赛诺建材公司研发,比普通发泡聚氨酯可靠性高的一种新型注浆料。双组分,不需溶剂稀释,低粘度,弹性高,粘结力强。特点是:粘结力强,无论基层干湿,都可以和混凝土紧紧粘结在一起,而且裂缝继续变形也不容易脱落;粘度低,可以有效渗入混凝土的混凝土毛细孔内;具有良好的弹性,可以快速填充因基层缺陷或者继续变形而出现的蜂窝或者缝隙。

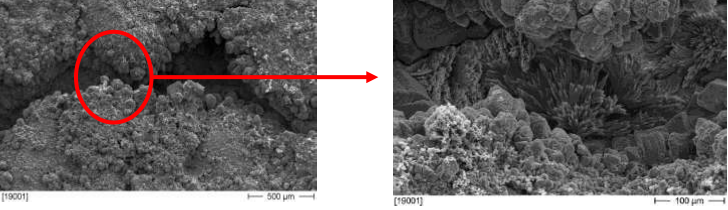

独特的封闭空隙     针状结构            良好的柔韧性

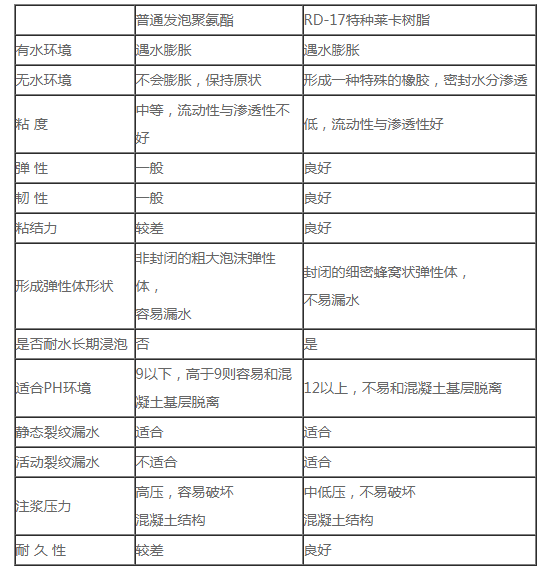

与普通发泡聚氨酯性能对比:
4)、RD-FLEX背压一涂灵
    由郑州赛诺建材有限公司研发生产,双组份,粘结力强,防水抗渗性能好,可在背水面处理建筑暂时无明水的裂纹渗漏水处理。该材料可用于建筑工程的内防水处理,以及防止裂纹二次开裂引起的渗漏水。该材料施工简单,速度快,耐久性好,可靠性高。
裂纹渗漏一涂灵的特点:
    a.防水抗渗性能好,粘结力强,耐水长期浸泡。
    b.半刚性半柔性,既可以承受一定的水压,也可以防止因裂纹变化而引起的漏水。
c.施工简单方便,速度快。可喷、可刷、可刮、可涂,基层干湿皆可施工.适用基层:混凝土、砂浆层。
5)、YYH防水浆料:
为郑州赛诺建材有限公司研发,为有机高强度浆料,粘结力强,抗渗性好,常用于建筑内防水的防水抗渗处理,形成高抗渗层,用于应对大的水压。
6)、YYPE高分子防水粘结料:
赛诺技术总是向最好处努力,向最坏处着想,开发出的YYPE高分子防水粘结料,对现场工况要求较低,所以防水系统的可靠性很容易实现,即使最坏的工况出现,也不会导致系统崩溃现象的发生,大大提高了工程质量。

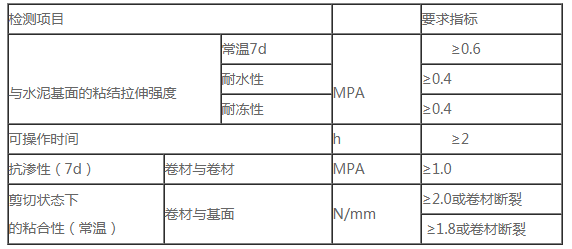

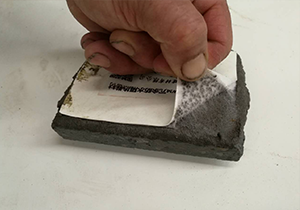

粘结性能超强:


YYPE防水粘结剂符合GB50108-2008标准。

性能特点:

1)高分子卷材做一道防水层。
2)1-2毫米厚度的粘结层也是很好的防水层 。

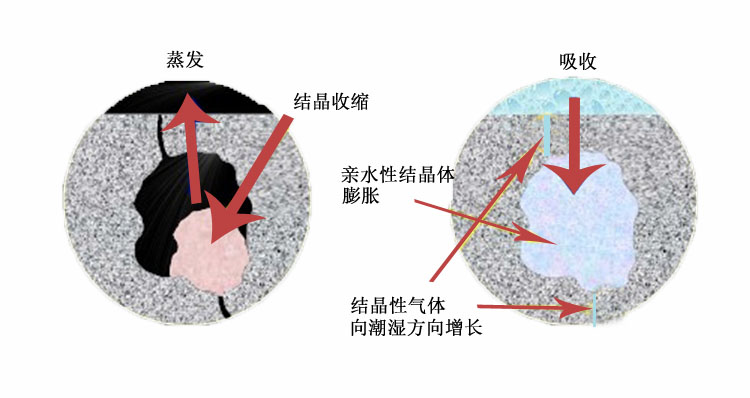

3)粘结剂向混凝土内渗透,封闭毛细孔,形成第三道防水层,该产品在混凝土内部毛细孔产生两种状态的结晶体:亲水性和吸湿性,结晶体可密封混凝土内部的空腔,从正反两个方向阻塞潮气渗透。



1)即使第一第二道防水层被破坏,第三层防水层发挥作用,仍然不会漏水。
2)即使第三层也被破坏,发生漏水,但绝不会窜水,具有“自愈”功能,基本不需维修。
     综合上述原因,采用YYPE高分子卷材粘结料后,防水施工的安全性和可靠性大大提高,大大降低了防水系统整体崩溃发生的概率,防水耐久性才有保障。
5、PAWM-3冗余防水卷材
     引入由新一代改性高分子防水片材和双面长纤维复合而成,引入现代设计方法中的可靠性理论,施工搭配高性能的YYPE冗余防水粘接材料组成的高韧性、高密度、高抗渗、高可靠性的冗余密封防水系统,YYPE冗余防水粘结料层和抗环境变化保护层具有自愈功能,与混凝土基层冗合反应固结后,形成防水粘接层,与混凝土和防水卷材的无间隙结合,增强混凝土自防水功能,杜绝防水层之间窜水隐患,形成一层施工,多重防水的冗余密封防水系统,该防水系统的防水层不易被破坏,即使被破坏也不易漏水,密封可靠。依据赛诺的冗余密封理论,即使后期防水层被严重破坏,造成局部漏水,因为冗余系统的存在,也不会导致大面积的窜水,维修也非常方便,简单易行。赛诺冗余防水密封系统,从系统的高度,采用冗余技术,真正实现防水密封的可靠性、安全性和耐久性。
施工特点:
1)、防水层受主体结构沉降的影响都大大减小;
2)、不需找平层,可在小雨或有明水和潮湿基面上施工;
3)、无需做卷材保护层,即可实现钢筋混凝土的浇筑。
 产品特点:
1)、具有较高的韧性:具有抗穿刺自愈性能,延伸率高,有较高的抗拉,抗撕裂强度,有效防止植物根系穿刺;
2)、粘结力强:粘结密封性能好,有效防止窜水现象;
3)、耐化学侵蚀:耐酸碱盐类及其他化学介质性能优良;
4)、耐紫外线、耐高低温,耐老化,使用寿命长,且产品无毒无味,符合环保要求;
5)、防水可靠性高,多种高性能材料组成具有多重防水作用的冗余防水系统,施工中不易被破坏,被破坏也不易漏水,更不会窜水;
6)、施工简单方便,只需一层施工,不需要增厚叠加,工艺要求低,节约费用。
应用领域:
1)、适用于工业与民用建筑的底板、平屋面、上人屋面、绿化屋面、蓄水屋面、 屋顶花园等的防水;
2)、可用于有酸碱或毒品等侵害的场所进防腐蚀、防毒、防渗工程;适用于基层结构有振动或较大沉降的屋面;
3)、适用于地下室、地下车库、人防工程、地铁、隧道、电缆沟、管廊、地下连续墙等地下工程,以及污水池、清水池、桥梁、水库、水渠、军用设施等的防水、防渗、防潮工程。
施工方法:
     该防水系统施工时无明火,无有害气体,无需加热,施工时采用YYPE防水粘接料,湿铺或预铺反粘法进行施工,施工简单,速度快。

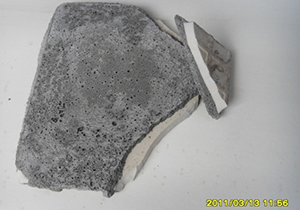

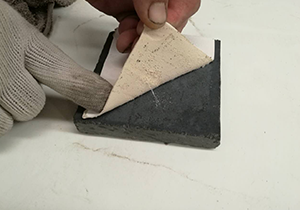

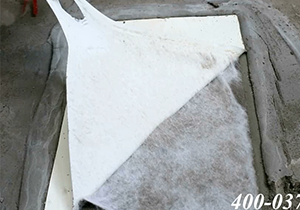

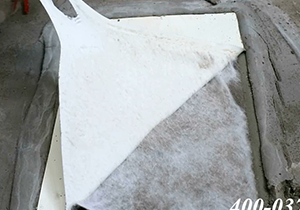

在潮湿的环境下,也可以牢固粘结                                    在室外也可以牢固粘结

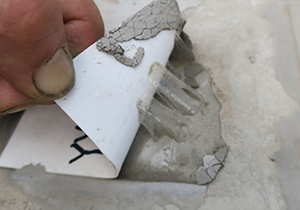

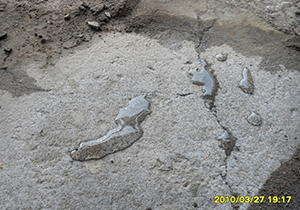

其它材料只室外环境,容易脱胶                                          其它材料在潮湿环境不粘结

第二章、地下室结构补强、抗渗、堵漏综合治理施工方案
根据现场渗漏水情况,采用多种材料配伍设防、多道施工工艺进行综合治理。应用专业特种材料,配套室外渗漏,室内综合治理技术施工,优质快速、彻底的解决渗漏难题。
施工准备措施:
计划施工时,对施工区域采取保护和隔离措施,提前拆卸或移出影响施工的设施、设备,地面铺隔离物保护,脚手架,材料,机具,安全、劳保防护品,技术管理、施工人员准备进场,综合治理施工技术交底。区域内施工工序完成要及时测量记录、汇报验收。施工资料存档备份。
一、实体顶板、侧墙结构裂缝综合治理施工工艺
施工要点步骤:
1、对地下室内实体混凝土顶板、侧墙渗漏部位的管件周围、裂缝湿渍外沿整体外延50mm范围铲除原涂料层、砂浆层露出原混凝土结构基面,角磨机安装专用磨片对基面进行磨削1mm左右,达到开放基面毛细孔目的,裂缝扩凿10mm左右深“V”槽,并在裂缝两端的远端钻∅14的注浆孔,安装固定注浆止水针头,用以消除应力,防止裂缝继续产生。高压喷水清洗干净,润湿基面,达到施工条件。垃圾清运到指定堆放点;
2、按合适的水灰比配制搅拌YYA浆料,连接空压机,喷浆枪,上料对处理后的渗漏基面整体进行喷浆2遍,阴阳角、结合部位、渗漏严重部位重点多遍喷浆,达到3mm厚,待凝结固化。6小时后局部漏点渗漏明水,可用YY-16闪凝浆料进行暂时填补固结止水处理;
4、12小时后,无渗漏即可配制RD-FLEX背水一喷灵浆料整体涂刷2-3遍,确保涂膜达1.2-1.5mm厚。涂刷基面保证喷水润湿,接茬、结构结合连接部位细化处理,保证密实,不留孔洞,确保无渗漏产生。
5、结构裂缝两端的注浆孔用YY-17特种莱卡树脂灌浆处理。注射YY-17,截断水流,防止前窜。
结构裂缝渗漏处理工艺:
对已经产生的裂缝应视为活缝来进行治理,按照有关国家施工技术规范的要求,对不规则裂缝采用“新优材料,高压注浆,多道防线,综合整治”的原则进行防水堵漏,以达到不渗漏及长期正常使用的目的。建议对所有不规则裂缝进行修复处理。以满足正常使用的要求。
1)、机具准备
F-512或RUTH高压灌注机,灌注压力可达10 -20MPa以上,可进入0.02mm以上的发丝裂缝。
2)、施工步骤
a.于裂缝最低处左或右10-20cm处倾斜45度钻孔至结构体厚度之一半深度,循序钻孔,孔径为10-13mm,孔距视裂缝厚度决定,一般以20-30cm为宜,钻孔完成后 即可一次性埋设所有灌注针头;
     b.灌注针头设置完成后,按比例配制好YY-17特种莱卡树脂倒入高压灌注机料斗,盖上盖,开启试压,连接针头,打开阀门,压力不要超过5个大气压。依次灌注,当YY-17于结构表面渗出时,再灌注其他针头;
c.填塞高密度的裂缝,某些灌口应视具体情况作多次循环灌注来补塞止水剂未达到裂缝之处。灌注完成后,即可除去灌注针头,在孔洞上以YY-16闪凝堵漏浆料封固覆盖。
6、3天后无渗漏潮湿即可通过合格验收。
二、箱体顶板缺陷、管周渗漏综合治理施工工艺:
    对顶板管周潮湿,渗漏水部位外延100mm-300mm范围铲除、削凿涂料、砂浆层、,露出原箱体结构基面,判断准确箱体结构内壁对应的渗漏缺陷部位切开箱体,用聚光电筒探照箱体内部,排查渗漏源头,沿裂缝或破缺处凿10*10mm“V”槽,高压喷水清洗干净,达到施工条件。
2).喷涂YYA特种防水抗渗浆料2遍,达到1-2mm厚,砖缝缺陷可用YY16速凝浆料补平,保证基面大部分无湿润状。
3).12小时后复查,如有局部仍然潮湿渗水,可采用YY-16闪凝浆料或YY17注浆快速止水处理,再次喷涂YYA特种防水抗渗浆料2遍,达到1-2mm厚。
4).12小时后潮湿、无漏水现象,再沿缝范围涂刷RD-FLEX双组分弹性聚合物水泥基防水涂料2遍。达1.2mm厚。达到抗开裂,背水抗压的目的。
 5). 大雨后或蓄水24小时后无渗漏即可采用硅钙板恢复封闭切开的箱体,涂料恢复,通过合格验收。

三、侧墙与底板根部缺陷渗漏综合治理施工工艺
施工要点步骤:
1)对渗漏湿渍部位整体外延30CM范围铲除、削凿涂料、原化学灌浆料,注浆针头、砂浆层,露出原砖混结构基面,高压喷水清洗干净,达到施工条件。垃圾清运到指定堆放点。

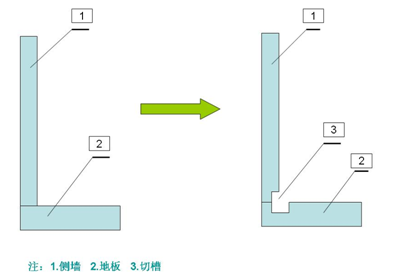

2)、底板与侧墙交界的阴角处需要开槽做防水加固处理;宽度为5-10cm,深度5-10cm(如下图所示)。

3)、在所开槽内均匀喷涂YYA抗渗浆料,并将阴角及裂纹处所开槽子抹平,侧墙结构缝隙等部位如出现局部漏点,可用YY-16闪凝浆料进行暂时填补固结止水处理;
4)、配制YYA浆料,连接空压机,喷浆枪,上料对侧墙缝隙、整体基面进行喷浆1遍,阴阳角、结合部位、渗漏严重部位重点多遍喷浆,达到2MM厚,待凝结固化。
5)、12小时后,无渗漏即可配制YYH防水浆料填平槽子,找平压实,与原侧墙、底板基面平齐。接茬、结构结合连接部位细化处理,保证密实,不留孔洞,无裂缝产生。
6)、24小时后,检查修补缺陷。连接喷枪,换小喷嘴,灌装RD-10防潮剂对侧墙整体低压喷淋渗透,检查遗漏,进行补喷。
7), 3天后无渗漏潮湿即可通过合格验收。

四、采光井缺陷渗漏综合治理施工工艺
重点措施步骤为:
1.人工、机具整体清除地面采光井暴露部位周围的垃圾等杂物,对基面冲洗、清洁处理。
a.电凿清除采光井地面暴露部分的垃圾、附着物,采用角磨机上钢刷磨削清除,清理垃圾;
b.用角磨机上钢刷对基面砂浆进行磨毛处理,清水冲刷清理干净。
2.构件节点处理:
a.井外壁结构与玻璃顶结构结合部位、井外壁与地面结合部位结构缺陷,地面宽200mm,整体凿除基面砖、砂浆保护层、细钢筋、防水卷材层、隔热保温层等至原混凝土楼板基面和原砌砖基面。高压水喷洗,润湿清理干净垃圾;
b.大面积起砂缺陷喷涂2mmYYA抗渗补强,孔洞缝隙填YY16加强抗渗,缺陷部位修补平顺;
c.地面和井壁与玻璃顶结合部位缺陷和阴阳角节点部位整体涂刷YY-36耐候涂料密封,1.5mm厚,分多次涂刷均匀;
3.外井壁PAWM-2冗余隔热防水卷材增强
a.井壁缺陷部位按配比搅拌均匀YYPE防水粘结料,用塑料扫把、棕毛刷或刮板涂抹摊铺在要粘贴卷材的基面上,厚度控制在2-3mm左右,两人同时将卷材粘贴在涂粘接料的基面,一边用橡胶辊或刮板压卷材与基面粘接密实。
b.为防止卷材空鼓、搭接脱开窜水,本次卷材粘贴只限井壁外侧面,不下翻粘贴卷材,卷材离阴阳角150mm左右,不设重叠搭接,两片卷材间隔控制在20-30mm范围,卷材边沿挤压粘接料必须饱满密实,不留翘边、开口。
c.大面与细部节点必须覆合粘接牢固,不留空鼓、翘边。
d.卷材大面粘贴整体完成后必须检查,有空鼓等缺陷需及时处理。
4.卷材周边、侧墙、阴阳角整体涂刷YY36收口、防水密封
a.用棕毛刷蘸配制好的YY36涂刷卷材间隔缝,管周,侧墙面,阴阳角等部位,分2遍完成密封,厚度控制1.5mm,宽度以缝为中外延30-50mm左右。
b.12-24小时后涂料固结,与卷材形成一个密实的整体。成品保护。检查,合格验收。
5.地下室采光井内壁裂缝等缺陷部位修补处理:
a.地下室采光井内壁处理:上述工序清理至原内壁结构基面;排查裂纹缺陷,开槽宽和深1-2cm、高压喷洗,清理基面,保持润湿;
b.槽内喷YYA封闭,YY-16封固压实、抹平,槽体部位整体外喷YYA封闭;
c.无渗漏即可配制RD-FLEX背水一喷灵浆料整体涂刷2-3遍,确保涂膜达1.2-1.5mm厚。涂刷基面保证喷水润湿,接茬、结构结合连接部位细化处理,保证密实,不留孔洞,确保无渗漏产生。
d.12-24小时后涂料固结,与内壁形成一个密实的整体。成品保护。检查,合格验收。

第三章、劳力布置安排
1、做好职工入场教育工作,按照开工日期、施工段和劳力需要计划,分别组织工人分批进场,按排好职工生活,并进行安全、防火、文明施工和遵纪守法教育,使职工严格遵守上级颁发的各项规章制度。所有参加本项目防水施工人员必须经过技术培训。

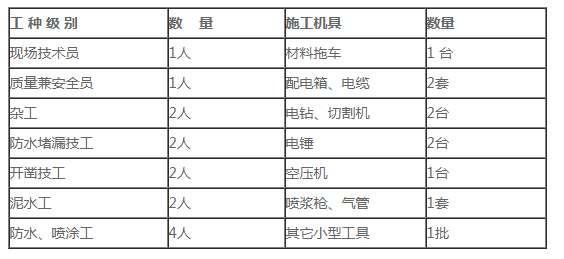

2、劳动力及机具安排计划表




第四章、保证安全、质量措施
一、安全管理及措施
工程部自进入施工现场后,即承担保障工程施工的所有人员安全的责任,直至工程竣工。
1、根据政府有关法规规定,结合现场实际情况,制订保证安全生产的工地规章制度。
(1)安全技术交底制度:根据安全措施要求,和现场实际情况,各级管理人员需要亲自逐级进行书面交底。安全技术交底必须由施工人员签字认可。
(2) 班前检查制度:各专业工长和区域施工员必须督促与检查班组的安全措施和安全防护用品是否齐全有效。
(3) 机械设备安装实行验收制度:凡不经验收的一律不得投入使用。使用中的设备下班后必须拉闸断电,并将专用闸箱上锁保护。
(4)安全活动制度:工程部组织有关人员进行安全教育,对安全方面存在的问题进行总结,对安全重点和注意事项做必要的交底,使广大工人能心中有数,从意识上时刻绷紧安全这根弦。
(5)危急情况停工制:一旦出现危及职工生命安全险情,要立即停工,同时即刻报告公司,及时采取措施排除险情。
(6)持证施工制:必须持有公司签发的施工员证施工。
(7)现场人员必须保证良好的操作状态,任何危及安全的隐患排除并经检查合格后方可继续使用,严禁带病工作。新工人必须进行入场教育。
    二、确保质量、安全措施
1、严格按设计要求及国家现行规范施工。
2、浆料经过搅拌机充分搅拌均匀后,才能用于施工,施工过程中不停顿的缓慢搅拌。
3、对施工情况进行核实和准确记录。
4、交接班时,做到交底移交、原始记录核对移交,由主管方检查核实。发现问题立即纠正。
5、强化施工组织管理,安全防患,做到安全文明施工,顺利完成施工任务。

第五章 施工案例
1、常州箱式结构地下车库顶板渗漏水治理工程:

2、聊城箱式结构地下车库漏水治理工程:

3.济南中国铁建国际城 车库箱体顶板大面积漏水治理工程:

4.  车库侧墙大面积渗漏水的治理  车库外墙阴角处渗漏水的治理

5.满洲里车库地板大面积渗漏的治理

6.吉林车库地板大面积渗漏的治理

7.合肥车库顶板渗漏的治理:

8.长沙车库顶板渗漏的治理:

9.大庆电器控制室顶板漏水的治理:

10.昆明车库顶板漏水的治理:

11.长春车库顶板渗漏的治理:


12.郑州屋面采光井、通风管井漏水的治理

13. 运城车库渗漏的治理

14. 车库顶板渗漏治理 西安

15.车库顶板渗漏的治理 洛阳

第六章.公司简介
     郑州赛诺建材有限公司,由具有国际跨国公司技术咨询背景的专业团队于2007年创立,是一家以科技研发、技术创新为主的高新技术企业,主要为建筑工程提供可靠性密封技术和混凝土缺陷修复防护技术。
     公司立足国际前沿,从多学科交叉综合解决问题的角度,针对目前国内渗漏频发的现象,提出了冗余密封理论,先后开发了冗余内防水技术,冗余外防水技术(可靠性达97%,而目前建筑防水的渗漏率达80%),废弃物综合利用技术(可持续性发展技术),弥补传统技术缺点,填补市场空白,以较高的性价比,创造性地解决了工程领域的大量施工难题,受到了客户的高度认可。
郑州赛诺有限公司的团队高层都具有国际背景,多专业综合,在多维度创新方面,具有很强的竞争优势。公司所开发的冗余密封技术,已经被多部学术书刊和标准出版社出版发行。
郑州赛诺
• 《工程冗余密封技术规程》主编单位
• 《混凝土预制构件外墙防水工程规程》参编单位
• 《全国建筑防水堵漏工程定额手册》常务主编单位
• 《全国防水堵漏技术手册》副主编单位
    郑州赛诺建材有限公司,提供一对一的专家技术咨询服务,提供疑难工程问题系统的可靠的耐久性解决方案,提供高端技术产品、工程施工一站式全方位服务。
    免费咨询电话:400-0371-713 官网: http://sainuogroup.com/

第七章、技术交流及资质、证书
1. 在上海与开发商技术交流

2.与中建七局做技术交流

3.与万达和中建二局做技术交流

4. 在中核做技术交流

5. 在藏区处理渗漏造成的山体滑坡

6.鲁能地产技术交流

7. 非洲国际项目交流

8. 非洲项目交流

9. 非洲项目交流

10. 国际项目技术指导

11.资质、证书












在国家985 211重点大学给研究生讲解赛诺冗余密封技术


指导研究生做课题研究

研究生半夜在赛诺冗余工程现场采集数据

此文关键字:抗渗顶板补强

全国统一热线400-6188-713
